KINGREAL SLITTER SLITTER 1650mm Coil Slitting Rewinding Machine is most feature blanking line, which can slit thickness 0.3-3mm sheet coil and rewind the slit coil.We have manufactured Coil Slitting Machines for customers in the United States, Mexico, Canada, Brazil, Turkey ແລະ ຊາອຸດີອາຣາເບຍ. ຕິດຕໍ່ພວກເຮົາສໍາລັບໂຄງການ quote ຫລ້າສຸດ!
KINGREAL SLITTER 1650MM Coil Slitting Rewinding Machine ຖືກອອກແບບມາສໍາລັບການ slitting ແລະ rewinding ປະເພດຕ່າງໆຂອງວັດສະດຸ, ເຊັ່ນເຫຼັກ, ອາລູມິນຽມ, GI, ທອງແດງແລະຊິລິຄອນ. ສາຍ slitting coil ນີ້ແມ່ນຫນຶ່ງໃນການອອກແບບທົ່ວໄປທີ່ສຸດຂອງເສັ້ນ blanking ແລະຈະຕອບສະຫນອງຄວາມຕ້ອງການຂອງພືດສ່ວນໃຫຍ່ສໍາລັບການ slitting coil ການປຸງແຕ່ງ. ຄວາມຫນາຂອງ coil ຈັດການຕັ້ງແຕ່ 0.3mm-3mm ແລະຄວາມກວ້າງເຖິງ 1650mm.
1. ເຄື່ອງຕັດຫົວ slitter double
2. 10-20MM ເຄື່ອງຕັດເຫຼັກແຜ່ນຫນັກ
3. Coil ຕັດກັບເສັ້ນຍາວ
4. ສາຍການຜະລິດ shearing ຂັ້ນ decoiler
5. ສາຍການຜະລິດເຄື່ອງຈັກ perforated ໂລຫະ
ວັດຖຸດິບ |
||
ບໍ່. |
ຊື່ |
ຂໍ້ມູນຈໍາເພາະ |
1 |
ວັດສະດຸ |
CR, ເຫຼັກກ້າ, ອາລູມິນຽມ |
2 |
ຄວາມຫນາຂອງມ້ວນ |
0.3-3MM |
3 |
ຄວາມກວ້າງຂອງທໍ່ |
500-1650ມມ |
4 |
Coil I.D |
≤Φ2000ມມ |
5 |
Coil O.D |
Φ508mm, Φ610mm |
6 |
Coil Weight |
25 ທ |
ຂໍ້ມູນຈໍາເພາະຂອງສາຍການຜະລິດ |
||
1 |
Slit Strip |
ສູງສຸດ 25 |
2 |
ເຄື່ອງຕັດ |
0-200M/ນາທີ |
3 |
ພະລັງງານ |
380V/50Hz/3Ph |
4 |
ຄວາມທົນທານຄວາມກວ້າງ |
≤±0.05ມມ |
5 |
ຂອບເຂດຄວາມກວ້າງຂອງຂອບຂູດ |
2-10ມມ |
6 |
ຜະລິດຕະພັນສໍາເລັດຮູບ burrs |
≤0.03ມມ |

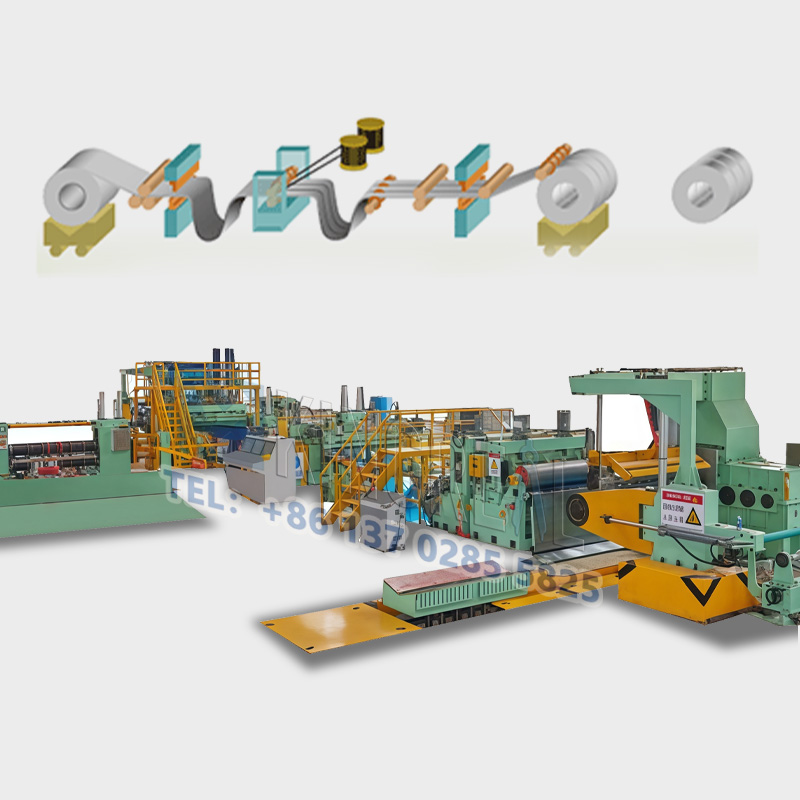

Trolley loading coil -- Hydraulic vertical centering of decoiler -- Hydraulic decoiler -- Pinch and lever -- Plate head shears -- Loop bridge -- Slitting machine -- tension station -- Separating -- rewinding machine
ໂຄງສ້າງແລະການນໍາໃຊ້: ໃຊ້ເພື່ອປ້ອນເຄື່ອງ uncoiler, ການຂົນສົ່ງທໍ່ເຫລໍກຈາກຕາຕະລາງການເກັບຮັກສາໄປຫາ reel ຂອງ uncoiler, trolley ຖືກຄວບຄຸມໂດຍມໍເຕີໄຮໂດຼລິກ, ແລະການຍົກແມ່ນຄວບຄຸມໂດຍກະບອກໄຮໂດຼລິກ.
ກົນໄກການຍົກ: ກະບອກບົບໄຮໂດຼລິກແລະເລື່ອນໂຄງສ້າງຖັນສີ່ຄູ່ມື, ພະລັງງານຍົກທີ່ສະຫນອງໂດຍກະບອກສູບ, ທໍ່ເພື່ອສົ່ງເສີມການຍົກຕາຕະລາງ bearer ປະເພດ V, ເພື່ອບັນລຸຫນ້າທີ່ຂອງການຂຶ້ນແລະລົງຂອງທໍ່ເຫຼັກ.
ກົນໄກການເດີນທາງ: ມໍເຕີໄຮໂດຼລິກແລະໂຄງສ້າງທາງລົດໄຟຄູ່ມືຂະຫນານ, ພະລັງງານໃນການເດີນທາງແມ່ນສະຫນອງໃຫ້ໂດຍມໍເຕີໄຮໂດຼລິກ, ດັ່ງນັ້ນ trolley ເຄື່ອນຍ້າຍຕາມແນວນອນຕາມແກນຂອງ spindle ຂອງ uncoiler. ແຕ່ລະສົ້ນຂອງລາງລົດໄຟມີຂີດຈຳກັດເພື່ອປ້ອງກັນບໍ່ໃຫ້ລົດເຂັນຫຼົ່ນລົງ.
A. ຫນ້າທີ່:
ປະຕິບັດທໍ່ເຫລໍກ, ຂະຫຍາຍແລະແຫນ້ນເສັ້ນຜ່າສູນກາງພາຍໃນຂອງ coils, uncoiling ແລະ discharging ຫຼື recycle coils.
ສະຫນັບສະຫນູນແຜ່ນ coil ແລະສະຫນອງຄວາມກົດດັນກັບແຖບເຫຼັກ, ມັນປະກອບດ້ວຍກອບ, spindle, ຂະຫຍາຍແລະສັນຍາ reel, unwinding ແລະກົດອຸປະກອນ, ສະຫນັບສະຫນູນການຊ່ວຍເຫຼືອ, ອຸປະກອນເບກ, ແລະພາກສ່ວນພະລັງງານ.
B. ການກໍ່ສ້າງ
a) ກອບຕົ້ນຕໍ: ເຮັດດ້ວຍເຫຼັກກ້າ, ແຜ່ນເຫຼັກ A3, # 45 ເຫຼັກ forging ບ່ອນນັ່ງ bearing ຫຼັງຈາກການເຊື່ອມໂລຫະ, ໂດຍຜ່ານການປິ່ນປົວຄຸນນະພາບ annealing ແມ່ນບໍ່ deformed;
b) Spindle: ເຈາະຈາກເຫຼັກຮອບ 40Cr ທີ່ມີເສັ້ນຜ່າກາງຂອງຮູ 85mm, tempered ແລະຫຼັງຈາກນັ້ນປັບເປັນເສັ້ນຜ່າສູນກາງດ້ານການເຮັດວຽກຂອງ 190mm, ຄວາມອາດສາມາດຮັບຜິດຊອບຂອງ 25 ໂຕນ.
c) ເພີ່ມຂຶ້ນແລະຫຍໍ້ reel ໄດ້: ການນໍາໃຊ້ slider-type push-pull expansion reel form; ສີ່ແຜ່ນໂຄ້ງ (ເລກ 45 ເຫຼັກ), ຄູ່ slider ຕັດສາຍ, ເສັ້ນຜ່າສູນກາງການຂະຫຍາຍຕົວ: Ф470mm-520mm (ບວກກັບແຂນຢາງເພື່ອບັນລຸФ610mm); ຄວາມຍາວການເຮັດວຽກປະສິດທິພາບຂອງ reel 1650mm, mandrel ໂດຍລວມເພື່ອຮັບປະກັນວ່າ reel ຂຶ້ນແລະລົງໃນເວລາທີ່ concentricity ໄດ້.

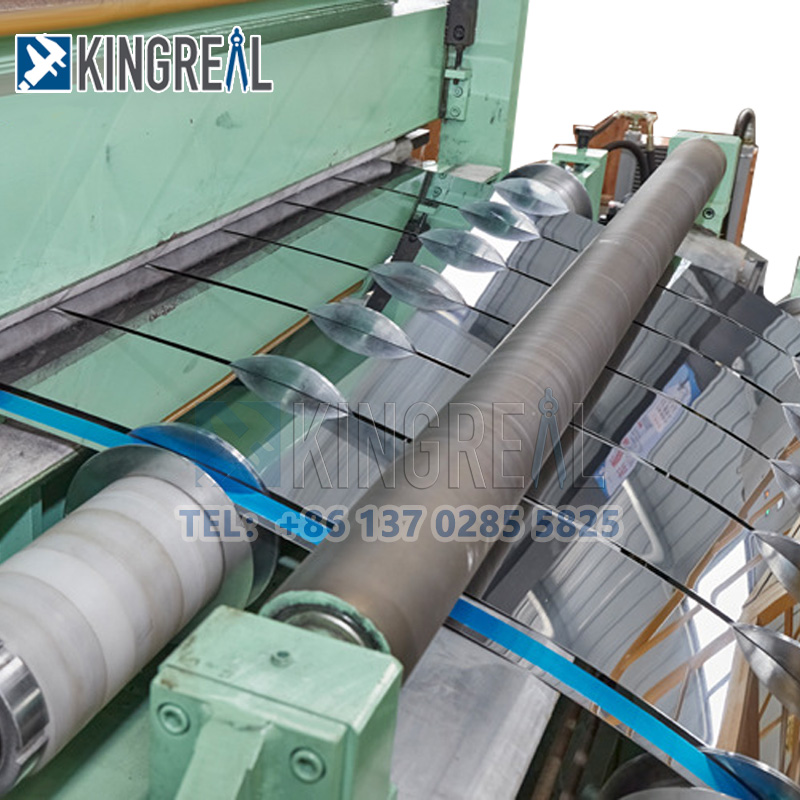

ໂຄງສ້າງ |
ພື້ນຖານການເຊື່ອມໂລຫະແຜ່ນເຫຼັກ, ກ່ອງເກຍພະລັງງານ, ແຜ່ນເຫຼັກແລະກອບ |
ປະລິມານ |
1 ຊຸດ |
ຄວາມໄວຕັດ |
200M/ນາທີ |
ເສັ້ນຜ່າສູນກາງຂອງ shaft cutter |
Φ220mm × 1900mm |
ວັດສະດຸ |
42CrMo |
ຂະໜາດໃບ |
Φ350mm×Φ220mm×10mm |
ພະລັງງານມໍເຕີຕົ້ນຕໍ |
AC110Kw |
◆ຄວາມຊໍານານການຜະລິດຢ່າງກວ້າງຂວາງ
ດ້ວຍປະສົບການການຜະລິດ ແລະການຂາຍຫຼາຍກວ່າ 20 ປີ, KINGREAL ເປັນຜູ້ຜະລິດຕາມລະດູການທີ່ມີຄວາມຊ່ຽວຊານໃນເຄື່ອງຕັດເຄື່ອງ. ບໍລິສັດໄດ້ປະສົບຜົນສໍາເລັດໃນການສະຫນອງເຄື່ອງຈັກຂອງຕົນໃຫ້ແກ່ປະເທດຕ່າງໆໃນທົ່ວໂລກ, ລວມທັງຫວຽດນາມ, ຕວກກີ, ລັດເຊຍ, ອິນເດຍ, ແລະສະຫະລັດອາຫລັບເອມິເລດ. ໄດ້ຮັບການຍອມຮັບຢ່າງກວ້າງຂວາງໂດຍລູກຄ້າ.
◆ພະລັງງານທີມງານຊ່ຽວຊານ
KINGREAL ມີທີມງານດ້ານວິຊາການ, ການຂາຍ, ແລະການຜະລິດພາຍໃນຂອງຕົນເອງ. ພວກເຮົາສາມາດຈັດການທຸກຂັ້ນຕອນຂອງຂະບວນການຢ່າງເປັນມືອາຊີບ, ຈາກການຂາຍແລະການຜະລິດໄປສູ່ການຂົນສົ່ງ.
◆ການໃຫ້ການຊ່ວຍເຫຼືອຫຼັງການຊື້
KINGREAL ໃຫ້ບໍລິການຕິດຕັ້ງຫຼັງການຂາຍແບບອອນໄລນ໌ ແລະ ອອບໄລນ໌ ເພື່ອຮັບປະກັນການຕິດຕັ້ງ ແລະ ການໃຊ້ງານທີ່ເໝາະສົມຂອງເຄື່ອງ.
ຊັບພະຍາກອນອອນໄລນ໌ປະກອບມີການສອນວິດີໂອແລະການຊີ້ນໍາວິສະວະກໍາອອນໄລນ໌ທີ່ສົມບູນແບບ; ຊັບພະຍາກອນອອບໄລນ໌ກ່ຽວຂ້ອງກັບການສົ່ງວິສະວະກອນຂອງ KINGREAL ໄປຫາໂຮງງານທ້ອງຖິ່ນຂອງລູກຄ້າເພື່ອໃຫ້ຄໍາແນະນໍາການຕິດຕັ້ງຢູ່ໃນບ່ອນ.
