1300MM Dual Slitter Head Coil Slitting Machine ແມ່ນຫນຶ່ງໃນຜະລິດຕະພັນທີ່ໂດດເດັ່ນທີ່ສຸດຂອງ KINGREAL. ການອອກແບບຫົວ slitter ສອງແມ່ນເຫມາະສົມສໍາລັບ 0.3-3MM coils ເພື່ອບັນລຸປະສິດທິພາບການຜະລິດຄວາມໄວສູງຂອງ 220M / ນາທີ. ໃນປັດຈຸບັນມັນຖືກຂາຍໃຫ້ຕຸລະກີ, ລັດເຊຍ, Saudi Arabia ແລະປະເທດອື່ນໆ.
KINGREAL 1300MM Dual Slitter Head Coil Slitting Machine ຖືກອອກແບບມາສໍາລັບການຕັດຄວາມແມ່ນຍໍາຂອງອາລູມິນຽມ, ເຫຼັກ galvanized, ມ້ວນຮ້ອນ, ມ້ວນເຢັນແລະທໍ່ໂລຫະທົ່ວໄປອື່ນໆຈໍານວນຫຼາຍເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການ slitting ທີ່ແຕກຕ່າງກັນຂອງລູກຄ້າ, ລວມທັງຄວາມໄວ slitting, ປະລິມານແລະຄຸນນະພາບ.
ການອອກແບບບ່ອນນັ່ງມີດສອງເທົ່າແມ່ນສາມາດຮັບຮູ້ເຖິງການຕັດຂອງທໍ່ທີ່ມີຂະຫນາດທີ່ແຕກຕ່າງກັນໃນສາຍການຜະລິດດຽວກັນ, ເຊິ່ງປັບປຸງປະສິດທິພາບການຜະລິດຢ່າງຫຼວງຫຼາຍໂດຍການປ່ຽນບ່ອນນັ່ງມີດ, ແລະໄດ້ຮັບຄວາມພໍໃຈຂອງລູກຄ້າຫຼາຍ.
ນອກເຫນືອໄປຈາກການອອກແບບບ່ອນນັ່ງມີດສອງເທົ່າ, ເຄື່ອງຕັດແຜ່ນເຫຼັກ KINGREAL ຍັງຖືກອອກແບບມາສໍາລັບລູກຄ້າເພື່ອປົກປ້ອງເຄື່ອງປົກຫຸ້ມຂອງເຄື່ອງຈັກ, ປັບປຸງຄວາມປອດໄພການຜະລິດໃນຂະບວນການ slitting, ສອດຄ່ອງກັບຄວາມຕ້ອງການຂອງການຜະລິດຂອງລູກຄ້າ. ໃນປັດຈຸບັນມັນກໍາລັງປະສົບຜົນສໍາເລັດໃນໂຮງງານຂອງລູກຄ້າ Saudi Arabia.
Loading The Coil -- Hydraulic Decoiler -- High Precision Straightener -- ຂົວ Loop -- ເຄື່ອງ Slitting -- Rolling Waste edge -- Loop Bridge -- Tension -- Rewinding Machine
ບໍ່ |
ອົງປະກອບ |
ປະລິມານ |
1 |
ກຳລັງໂຫຼດກະຕ່າ |
1 ຊຸດ |
2 |
Hydraulic Cantilever Decoiler |
1 ຊຸດ |
3 |
ຫ້າມ້ວນເຄື່ອງກົງ |
1 ຊຸດ |
4 |
ຂົວ Loop |
2 ຊຸດ |
5 |
ເຄື່ອງຕັດ |
2 ຊຸດ |
6 |
Rewinding ວັດສະດຸສິ່ງເສດເຫຼືອ |
1 ຊຸດ |
7 |
ໄຮໂດລິກ Rewinding |
1 ຊຸດ |
8 |
ລະບົບໄຮໂດຼລິກ |
1 ຊຸດ |
9 |
ລະບົບຄວບຄຸມເອເລັກໂຕຣນິກ |
1 ຊຸດ |
10 |
ແຜ່ນປ້ອງກັນສ່ວນທີ່ປັບແຕ່ງເອງ |
1 ຊຸດ |
ພາລາມິເຕີຂອງວັດຖຸດິບ |
|
ວັດສະດຸ Coil |
ອາລູມິນຽມ, ເຫຼັກກ້າ, ເຫຼັກກ້າ Galvanized, ແລະອື່ນໆ |
ຄວາມຫນາຂອງມ້ວນ |
0.3-3MM |
ຄວາມກວ້າງຂອງທໍ່ |
500-12500ມມ |
Coil Wight |
15 ໂຕນ |
ຕົວກໍານົດການຜະລິດຕະພັນສໍາເລັດຮູບ |
|
ຄວາມທົນທານຄວາມກວ້າງ |
≤±0.05ມມ |
ຄວາມຊື່ຂອງ slitting |
≤1mm/2000mm |
ການຕັດຂີ້ເຫຍື້ອ |
≥2ມມ |
ຕົວກໍານົດການເຄື່ອງ Slitting |
|
ຄວາມໄວໃນການເຮັດວຽກ |
100-180M/ນາທີ |
ແຫຼ່ງພະລັງງານ |
380V/50HZ |
ຄວາມອາດສາມາດຕິດຕັ້ງ |
ປະມານ 280KW |

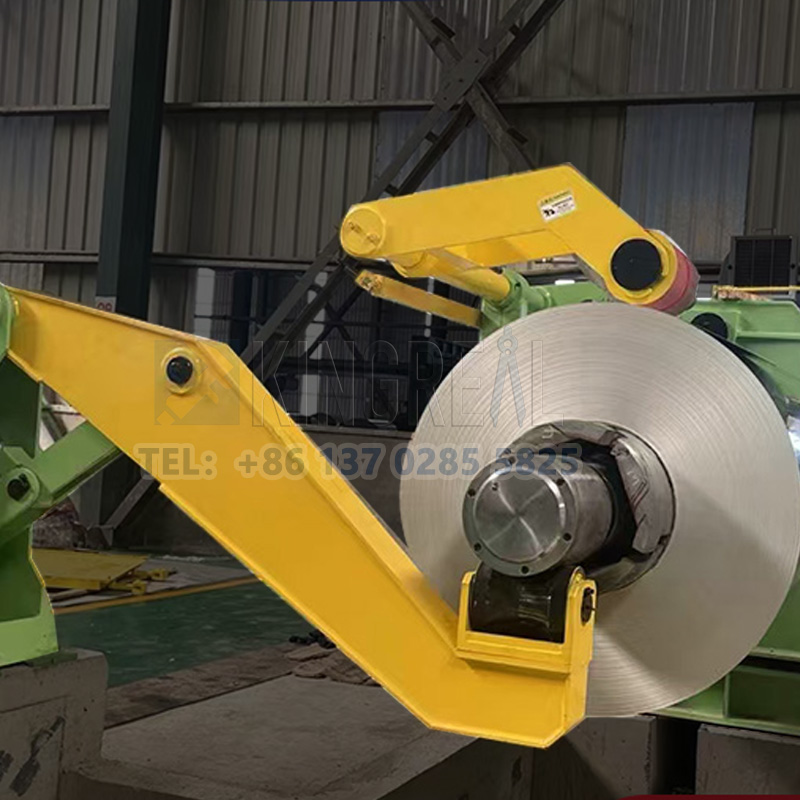

① ທໍ່ໄຮໂດຼລິກ Cantilever Decoiler
ຫນ້າທີ່ຕົ້ນຕໍຂອງ decoiler cantilever ໄຮໂດຼລິກແມ່ນເພື່ອປະຕິບັດແລະ rotate ເວັບເພື່ອໃຫ້ມັນຄ່ອຍໆ unwound ສໍາລັບຂັ້ນຕອນຕໍ່ໄປໃນຂະບວນການ. ປະເພດຂອງ decoiler ນີ້ປົກກະຕິແລ້ວປະກອບດ້ວຍ reel, ຢືນ, ລົດໄຟຂັບ, ແລະອື່ນໆ, ແລະເປັນປະເພດ cantilever ຮັບຜິດຊອບດຽວ. reel ປົກກະຕິແລ້ວປະກອບດ້ວຍ shaft ສະຫນັບສະຫນູນ, ເລື່ອນ wedge ແລະແຜ່ນ bow nested ໃນສະໄລ wedge, ເຊິ່ງຂະຫຍາຍແລະສັນຍາ reel ພາຍໃຕ້ການປະຕິບັດຂອງ wedge slanting ເພື່ອຮອງຮັບມ້ວນຂະຫນາດທີ່ແຕກຕ່າງກັນ.
ເຄື່ອງ decoiler cantilever ໄຮໂດຼລິກແມ່ນມີຄວາມສໍາຄັນໂດຍສະເພາະໃນອຸປະກອນເຄື່ອງ slitting ໂລຫະຄວາມໄວສູງ, ເນື່ອງຈາກວ່າມັນສາມາດ motorized ເພື່ອບັນລຸການຫມຸນຂອງ reel ໄດ້, ດັ່ງນັ້ນເພື່ອຮັກສາເສັ້ນດ່າງພາຍໃຕ້ຄວາມກົດດັນສໍາລັບການ unwinding ເທິງພາຍໃຕ້ລະບົບຂັບໄດ້.

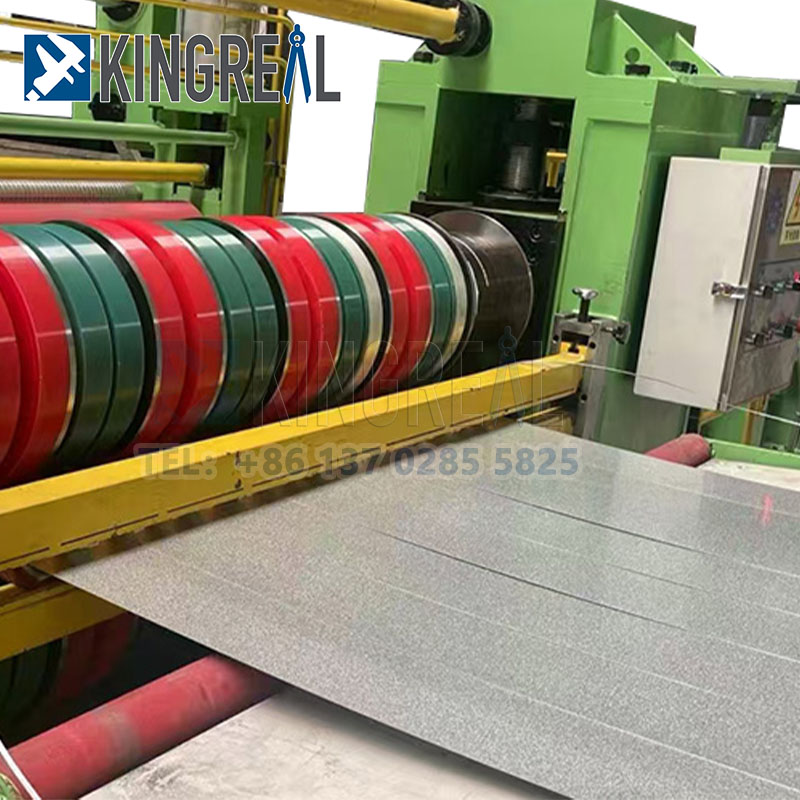

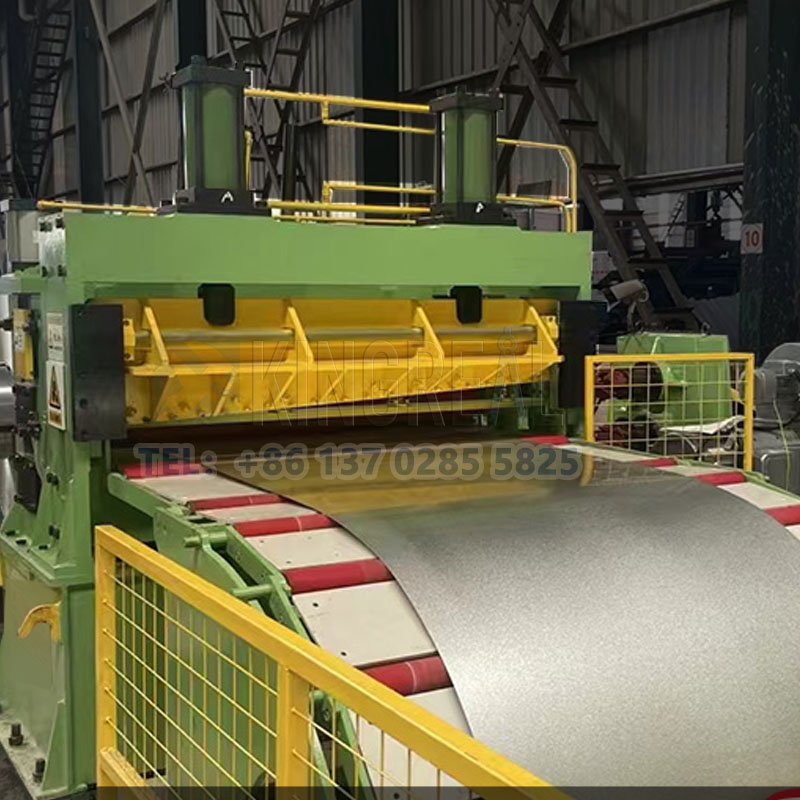

①ເຄື່ອງຕັດຫົວ Slitter ຄູ່
ກ. ກອບຂອງຮ່າງກາຍຕົ້ນຕໍ: ເຫຼັກພາກ, ແຜ່ນເຫຼັກ, ເຊື່ອມໂລຫະຮ່ວມກັນ, annealed ເພື່ອລົບລ້າງຄວາມກົດດັນແລະຫຼັງຈາກນັ້ນປະມວນຜົນພື້ນຜິວກະສານອ້າງອີງ.
ຂ. ກົດຄູ່ຂອງ rollers: rollers ເທິງສາມາດໄດ້ຮັບການ synchronized ໂດຍອຸປະກອນຄວາມກົດດັນຍົກກະບອກ, ເພື່ອຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງແຜ່ນເຂົ້າໄປໃນ shaft ມີດ, ການເຄື່ອນໄຫວໄອນ້ໍາ roller ເທິງ.
ຄ. ອຸປະກອນການ shaft ມີດ: 42CrMo, ສະເພາະ 200mm × 1300mm, ມີ keyway, ໂດຍຜ່ານເຄື່ອງຈັກ rough, ການປິ່ນປົວ tempering, ການປິ່ນປົວຄວາມຖີ່ຂະຫນາດກາງ, grinding, ແຜ່ນ chrome ແຂງ, regrinding ແລະອື່ນໆ 8 ຂະບວນການ;
①ໄສ້ປ້ອງກັນ:
ການປົກຫຸ້ມຂອງເຄື່ອງປ້ອງກັນໃນເຄື່ອງຕັດໂລຫະມີພາລະບົດບາດແລະລັກສະນະດັ່ງຕໍ່ໄປນີ້:
ການປ້ອງກັນອຸປະກອນ: ການປົກຫຸ້ມຂອງເຄື່ອງປ້ອງກັນສາມາດແຍກເຄື່ອງຈາກການສໍາພັດໂດຍກົງກັບສະພາບແວດລ້ອມອ້ອມຂ້າງ, ປ້ອງກັນບໍ່ໃຫ້ຂີ້ຝຸ່ນ, stains ນ້ໍາ, ນ້ໍາມັນ, swarf ແລະມົນລະພິດອື່ນໆເຂົ້າໄປໃນພາຍໃນຂອງເຄື່ອງ, ເພື່ອປັບປຸງຊີວິດການບໍລິການຂອງເຄື່ອງໄດ້.
ຄວາມປອດໄພໃນການດໍາເນີນງານ: ຝາປິດເຄື່ອງປ້ອງກັນຮັບປະກັນຄວາມປອດໄພຂອງຜູ້ປະຕິບັດການແລະພະນັກງານອ້ອມຂ້າງ, ປ້ອງກັນບໍ່ໃຫ້ບຸກຄະລາກອນຕິດຕໍ່ໂດຍກົງກັບພາກສ່ວນເຄື່ອນທີ່ຄວາມໄວສູງ, conductors ໄຟຟ້າຫຼືພາກສ່ວນອັນຕະລາຍອື່ນໆ, ແລະຫຼີກເວັ້ນການອຸປະຕິເຫດ.
▶ 1. ສໍາເລັດການແກ້ໄຂອຸປະກອນການປຸງແຕ່ງ coil;
▶ 2. ທີມງານວິຊາການມືອາຊີບ
- ໂຄງການອອກແບບກ່ອນການຂາຍ; - ການຜະລິດເປັນມືອາຊີບໃນລະຫວ່າງການຂາຍ; - ບໍລິການຕິດຕັ້ງຫຼັງການຂາຍ;
▶ 3. ກໍລະນີໂຄງການອຸດົມສົມບູນ
ພວກເຮົາໄດ້ຂາຍເຄື່ອງ slitting ຂອງພວກເຮົາຢ່າງສໍາເລັດຜົນໃຫ້ຕວກກີ, Saudi ເທດອາຣະເບີຍ, ອິນເດຍແລະລັດເຊຍ.
