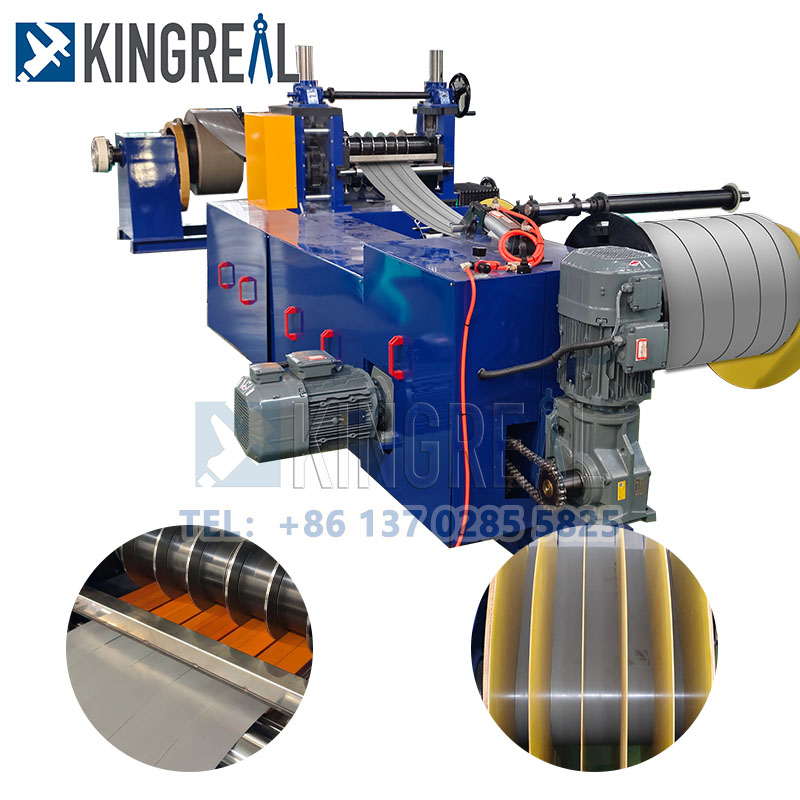

Slitter ເຫຼັກເຫຼັກສະເຫນີກເຄື່ອງ slitting ງ່າຍດາຍສໍາລັບລູກຄ້າທີ່ມີງົບປະມານຕ່ໍາ. ເສັ້ນລອກລວດລາຍແບບງ່າຍໆນີ້ແມ່ນໃຊ້ເປັນສ່ວນໃຫຍ່ເພື່ອລອກເສັ້ນໂຄ້ງນ້ໍາກ້ວາງລົງເປັນເສັ້ນດ່າງແຄບໃຫ້ເຫມາະສົມກັບຄວາມຕ້ອງການຂອງລູກຄ້າແລະຫຼັງຈາກນັ້ນກໍ່ໃຫ້ພວກມັນຄືນໃຫມ່.

ເຄື່ອງ Slitting Coil ງ່າຍໆນີ້ຖືກອອກແບບມາເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງລູກຄ້າດ້ວຍຄວາມຕ້ອງການຄວາມແມ່ນຄວາມແມ່ນຄວາມແມ່ນຍໍາແລະຄວາມຕ້ອງການຄວາມກວ້າງຂອງຄວາມກວ້າງຂອງ coil. Slitter ເຫຼັກຂອງ Kingreal ຍັງສະເຫນີເສັ້ນທາງທີ່ລຽບງ່າຍຂອງເສັ້ນລອກລວດລາຍງ່າຍໆ. ເຄື່ອງ Slitting ແບບງ່າຍດາຍນີ້ Minimizes ຄວາມຕ້ອງການອຸປະກອນໃນຂະນະທີ່ຍັງປະຕິບັດຄວາມຕ້ອງການຂອງເສັ້ນລອກລວດລາຍທີ່ລຽບງ່າຍ.

ທັງເສື້ອຜ້າທີ່ລຽບງ່າຍແລະເຄື່ອງຫຍິບໂລຫະທີ່ລຽບງ່າຍສາມາດປຸງແຕ່ງວັດສະດຸໂລຫະທີ່ມີໂລຫະໄດ້, ລວມທັງເຫຼັກທີ່ມີໂລຍ, ເຫລັກ, ແລະອຸປະກອນການເຄືອບ, ແລະມີການເຮັດວຽກໂດຍອັດຕະໂນມັດແລະອັດຕະໂນມັດ.

ການເຮັດວຽກຂອງເຄື່ອງ slitting coil ງ່າຍດາຍ

LooTinging Loading → coaching →ການເຊື່ອມຕໍ່→ການຊີ້ນໍາ→ເລື່ອນ→ຄວາມເຄັ່ງຕຶງ→ Roading →ການໂຫຼດທີ່ບໍ່ໄດ້ໂຫລດ

ພາລາມິເຕີຂອງເສັ້ນລວດລາຍທີ່ລຽບງ່າຍ

ແບບ	ຄວາມຫນາຂອງວັດສະດຸ (ມມ)	ຄວາມກວ້າງຂອງວັດສະດຸ (ມມ)	ຈໍານວນຂອງລອກເອົາ	ຄວາມໄວ	ນ້ໍາຫນັກ Coil	ຂໍ້ສັງເກດ
ຕົວແບບ 1	0.1-1	80-350	8-30	50-100	3	ຕົວກໍານົດດ້ານວິຊາການແລະການຕັ້ງຄ່າອຸປະກອນສາມາດກໍານົດໄດ້ຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ
ແບບ 2	0.2-2	80-350	6-30	50-150	3
ແບບ 3	0.2-2	80-450	6-30	50-150	5
ແບບ 4	0.2-2	80-650	6-30	50-150	7
ແບບ 5	0.2-2	80-800	6-30	50-150	7
ຕົວແບບ 6	0.1-1	500-1300	12-30	50-200	7/15
ແບບ 7	0.3-2	500-1600	12-30	50-200	7/15
ແບບຈໍາລອງ 8	0.3-3	500-1600	8-30	50-180	15
ແບບ 9	0.3-3	900-1800	8-30	50-180	20
ແບບ 10	1-4	900-1600	6-30	50-120	20
ແບບຈໍາລອງ 11	1-6	900-1600	6-30	30-80	30
ແບບຈໍາລອງ 12	2-12	900-1600	5-30	20-50	30

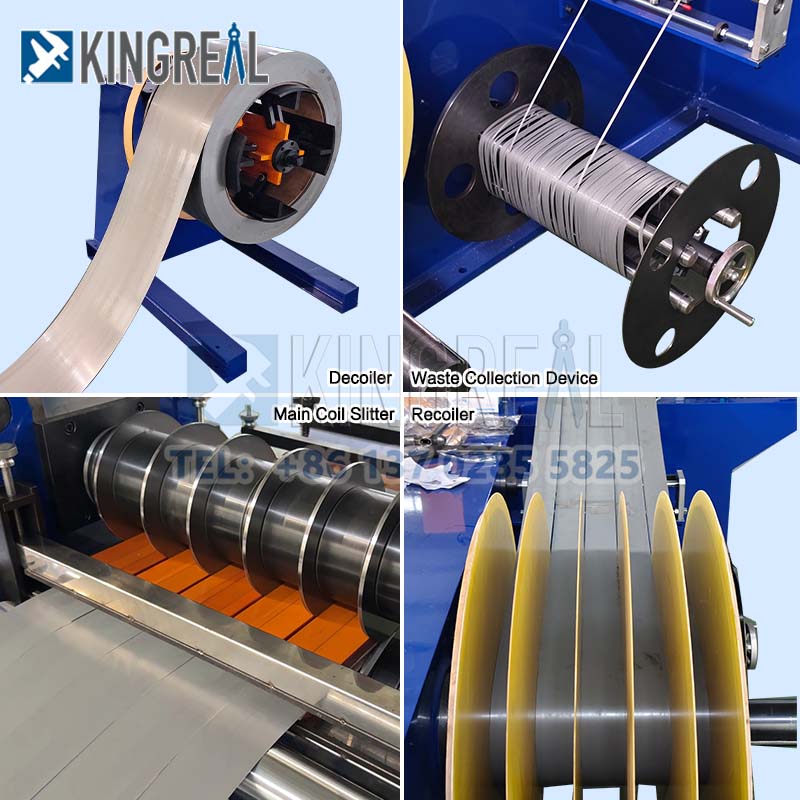

ສ່ວນປະກອບຫຼັກຂອງເສັ້ນລວດລາຍທີ່ລຽບງ່າຍ

ກ. coil hydraulic loil surfating ສໍາລັບເຄື່ອງ slitting coil ງ່າຍດາຍ

1. ສ່ວນປະກອບຕົ້ນຕໍ: ໂຄງສ້າງເຫຼັກທີ່ເຊື່ອມໂລຫະ, ເຄື່ອນທີ່, ລໍ້ຄູ່ມືສີ່ເສັ້ນທາງສີ່ຖັນ, ຜ້າປູທີ່ຂັບ, ແລະອື່ນໆ.

2. ມີການໂຫຼດສູງສຸດ: 10 ໂຕນ, ລົດ Cycloidal Pinwoidal Pinwheel, ຄວາມໄວໃນການເດີນທາງ 6 m / Min.

3. DRANGaulic Drive: ສາມາດຍົກຫູອອກພາຍໃຕ້ 10 ໂຕນຂຶ້ນແລະລົງ, ມີເສັ້ນເລືອດຕັນໃນສູງສຸດ 500 ມມ. ກະບອກໄຮໂດຼລິກ: FA-φ125ມມ (ຊຸດຫນຶ່ງ).

ຂ. ເຄື່ອງຕົບມືໄຮໂດຼລິກສໍາລັບເສັ້ນ Slitting ແບບງ່າຍດາຍ

1) ສ່ວນປະກອບຕົ້ນຕໍ: ແຜ່ນເຫຼັກທີ່ເຊື່ອມ, ສີ່ຫລ່ຽມ, ກ້ານໃບ, ແຜ່ນ, ໃສ່ບ່ອນນັ່ງ, ບ່ອນນັ່ງ, ເບກທີ່ມີສຽງ, ແລະອື່ນໆ.

2) ການຂະຫຍາຍແລະລະດັບການດຶງດູດ: φ460ມມເປັນφ520ມມ× 850 mm.

3) ການໂຫຼດສູງສຸດ: 10 ໂຕນ.

4) drive ໄຮໂດຼລິກ: ການຂະຫຍາຍແລະການຖອຍຫຼັງແມ່ນປະຕິບັດໂດຍການຍູ້ກະບອກສູບໄຮໂດຼລິກ; ກະບອກສູບໄຮໂດຼລິກ: FA-φ200ມມ (1 ຊຸດ)

5) ພະລັງງານມໍເຕີ: 4.0 kW Cycloidal Pinwoidal Pinwheel Motor + Inverter, Furm-Drivergen Feed

6) ກົດປຸ່ມມ້ວນ: 1.1 kW Cycloidal Pinwheel Motor

c. ແຂນສະຫນັບສະຫນູນໄຮໂດຼລິກສໍາລັບເຄື່ອງ Slitting ແບບງ່າຍດາຍ

ຈຸດປະສົງ: ສະຫນັບສະຫນູນແຂນທີ່ຕົກແຕ່ງຕົ້ນຕໍແລະເພີ່ມຄວາມເຂັ້ມແຂງໃນການຫມູນວຽນຂອງ reel.

ໂຄງປະກອບແຂນດຽວ, ຍົກກະບອກໄຮໂດຼລິກແລະເຮັດໃຫ້ຕ່ໍາລົງ.

ໃນລະຫວ່າງການຫລົບຫນີ, ແຂນສະຫນັບສະຫນູນຈະສູງຂື້ນເພື່ອສະຫນັບສະຫນູນແຂນຕົບແຕ່ງ; ໃນລະຫວ່າງການໂຫຼດ, ແຂນສະຫນັບສະຫນູນກໍ່ລົງມາ.

ງ. Peerel, ກົດປຸ່ມ roller, hydrasulic shear ສໍາລັບໂລໂກ້ງ່າຍດາຍ

ໂຄງສ້າງຫຼັກ: ແຜ່ນເຫຼັກເຊື່ອມໂລຫະ

ກົດປຸ່ມມ້ວນ: φ250× 10505050505050505050, ທໍ່, ການເຄືອບຢາງ polyurethane, motor ທໍາມະດາ 18.5kW ກັບ Drive Drive Drive

Shear ໄຮໂດຼລິກ: ກອບແຜ່ນເຫຼັກທີ່ເຊື່ອມໂລຫະ, ຖານເຫຼັກເຫຼັກ

ເຄື່ອງຕັດ: ແຜ່ນໃບຄ້າຍຄືສອງດ້ານ, ວັດສະດຸ: cr12mov, Hardness: 60 ± 1

ຮາດດິດ: ກະບອກໄຮໂດຼລິກ: FA-φ100mm, 2 ຊຸດ

e. looping ຂຸມແລະຂົວສໍາລັບເຄື່ອງ slitting ງ່າຍດາຍ

ໂຄງສ້າງຫຼັກ: ແຜ່ນເຫຼັກເຊື່ອມໂລຫະ

ຂັບໄຮໂດຼລິກ: CA-φ80mm, 1 ຊຸດຂອງກະບອກໄຮໂດຼລິກຄວບຄຸມການລ້ຽງຄືນຂົວແລະການຫຼຸດລົງ

f. ຄູ່ມືຝ່າຍຝ່າຍຄູ່ມືສໍາລັບເສັ້ນລວດລາຍແບບງ່າຍດາຍ

1. ສ່ວນປະກອບຫຼັກ: ແຜ່ນເຫຼັກ, ແຜ່ນເຫຼັກ, ກົດປຸ່ມສະທ້ອນ roller, ລໍ້ຢາງ Polyurethane, screw handwheel, ການປັບໄຟຟ້າ, ແລະອື່ນໆ

2. ຄູ່ມືດ້ານຂ້າງ: CR12MOV, ອຸນຫະພູມສູງ

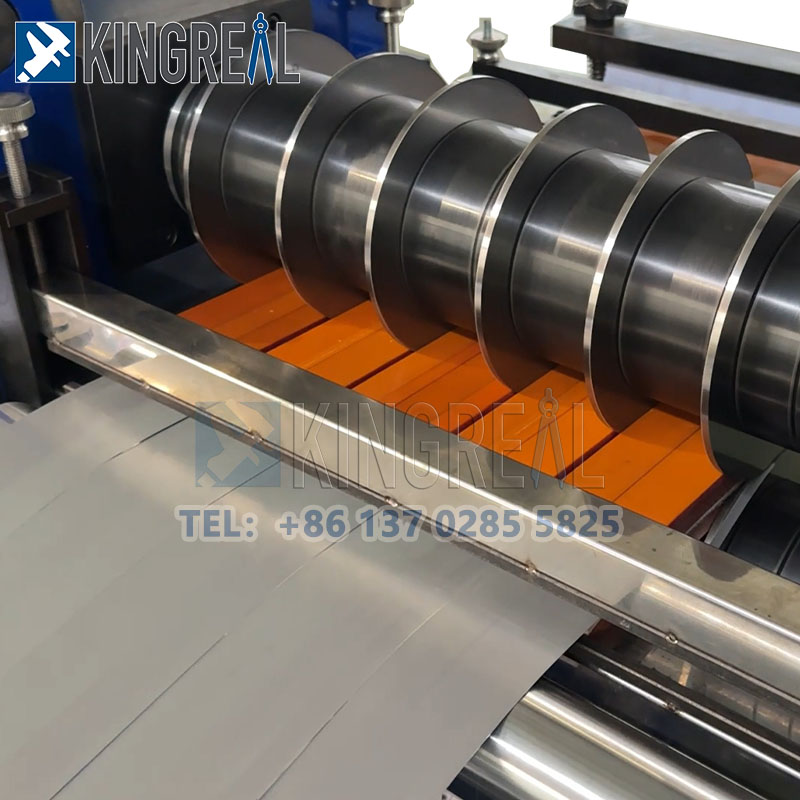

g. ເຄື່ອງ Slitting ສໍາລັບເສັ້ນລວດລາຍທີ່ລຽບງ່າຍ

1. ສ່ວນປະກອບຕົ້ນຕໍ: ໂຄງສ້າງແຜ່ນເຫຼັກ, ກະດານສະແຕນເລດ, ກ່ອງເກຍ, ມີກົນໄກຍົກ, ຄູ່ຮ່ວມງານ, ຮ່ວມມື Clickling, ແລະອື່ນໆ.

2. .

3. ເສັ້ນຜ່າກາງນອກເຄື່ອງຕັດ: φ280mm (ຜູ້ຊື້ສະຫນອງໃຫ້)

4. ວິທີການແກ້ໄຂ: ການລັອກເຄື່ອງຕັດດ້ວຍແກ່ນ

5. ວົງເລັບປັບຫນຶ່ງຊຸດສໍາລັບແກ້ໄຂເສັ້ນລວດໄມ້

6. ແຜງດ້ານຂ້າງຍ້າຍໄຟຟ້າ, ຕັດກະແສໄຟຟ້າແລະໄຟຟ້າຕໍ່າ Synchronously

7.

h. ແຍກກະແສໄຟຟ້າສໍາລັບເຄື່ອງທີ່ລຽບງ່າຍ

ສ່ວນປະກອບຫຼັກ: ໂຄງສ້າງແຜ່ນເຫຼັກທີ່ເຊື່ອມໂລຫະ, ນໍາພາ rollers

scrap ສອງດ້ານຂ້າງຂອງລົມ, ກົນໄກ telescopic, ກົນໄກການລົງຂາວ, AC Motor + Inverter Drive

ຂ້ອຍ. looping ຂຸມແລະຂົວສໍາລັບເສັ້ນລວດລາຍແບບງ່າຍດາຍ

ກອບຫຼັກ: ໂຄງສ້າງແຜ່ນເຫຼັກທີ່ເຊື່ອມໂລຫະ

ຮາດໄດ: ຄວບຄຸມກະບອກໄຮໂດຼລິກແລະຕ່ໍາກວ່າ: CA-φ80mm (1 ຊຸດ)

j. ສະຖານີ tensioning te plate ສໍາລັບເຄື່ອງ Slitting ແບບງ່າຍດາຍ

ໂຄງສ້າງຫຼັກ: ແຜ່ນເຫຼັກ, ການແຍກຕົວຢ່າງ, roller pu

pad tensioning: ຂົນສັດ

roller: φ500mm, pu coated ຢາງ

ຂັບໄຮໂດຼລິກ: ຄວບຄຸມການລ້ຽງແລະການຫຼຸດລົງຂອງຈານ; ກະບອກໄຮໂດຼລິກ: FA-φ100mm (2 ຊຸດ)

k. Coiler Hydraulic, ບົບໄຮໂດຼລິກສໍາລັບເສັ້ນລອກລວດລາຍງ່າຍໆ

ສ່ວນປະກອບຕົ້ນຕໍ: ໂຄງສ້າງເຫຼັກເຫຼັກ, ສີ່ແຜ່ນເຫຼັກ, ກະບອກສຽງ, ຍູ້, ກະບອກສູບ, ເຄື່ອງເຫັບໄຮໂດຼລິກ, ເບກມືປືນ, ແລະອື່ນໆ.

ລະດັບເສັ້ນຜ່າກາງ Unrolling ເສັ້ນຜ່າກາງ: φ480mmຫາφ508mm× 850mm

Push-pur pur hydraulic cylinder: FA-φ150mm

ຄວາມຈຸໃນການໂຫຼດສູງສຸດ: 10 ໂຕນ

ເຄື່ອງຈັກຜະລິດຕະພັນ ac 75kW AC + Inverter

ø80mmກົດປຸ່ມກົດ, ໄຮໂດຼລິກ

l. ແຂນສະຫນັບສະຫນູນໄຮໂດຼລິກສໍາລັບເຄື່ອງ Slitting ແບບງ່າຍດາຍ

ຈຸດປະສົງ: ສະຫນັບສະຫນູນແຂນ coil ສ່ວນໃຫຍ່ແລະເພີ່ມຄວາມເຂັ້ມແຂງຂອງການຫມູນວຽນຂອງ Coiler.

ໂຄງສ້າງແຂນດຽວ, ໄຮໂດຼລິກ

ໃນລະຫວ່າງການລ່ອງເຮືອ, ແຂນທີ່ສະຫນັບສະຫນູນຍົກຂຶ້ນໄປສະຫນັບສະຫນູນແຂນ coil; ໃນລະຫວ່າງການຂົນສົ່ງ, ແຂນສະຫນັບສະຫນູນຍົກລົງໄປ.

m. ໂຄງຮ່າງການຂົນສົ່ງໄຮໂດຼລິກສໍາລັບເສັ້ນລວດລາຍແບບງ່າຍດາຍ

1) ສ່ວນປະກອບຕົ້ນຕໍ: ໂຄງສ້າງເຫຼັກສໍາຄັນທີ່ເຊື່ອມໂລຫະ, ລໍ້ການເດີນທາງ, ສີ່ຖັນນໍາພາ, ເພົາຂັບ, ເພົາຂັບ, ແລະອື່ນໆ.

2) ຄວາມຈຸໃນການໂຫຼດສູງສຸດ: 10 ໂຕນ, 1.1KW PINWheel Motor, ຄວາມໄວໃນການເດີນທາງ: 6 m / ນາທີ.

3) drip ໄຮໂດຼລິກ ກະບອກໄຮໂດຼລິກ: FA-φ1255MM, ຊຸດຫນຶ່ງ.

ລະບົບ N.HYGEULIC ສໍາລັບເຄື່ອງເລື່ອນທີ່ລຽບງ່າຍ

ສ່ວນປະກອບຫຼັກ: ຖັງນ້ໍາມັນນ້ໍາມັນເຫຼັກ 300 ກິໂລ, ປ່ຽງເຫຼັກ, ແລະປ່ຽງໄຮໂດຼລິກ.

ພະລັງງານຂັບໄຮໂດຼລິກ: E-class Motor Motor, 30 ml, ຄວາມກົດດັນປົກກະຕິ: 70 kg / cm ord, ຄວາມກົດດັນສູງສຸດ: 140 kg / cm².

o ລະບົບຄວບຄຸມໄຟຟ້າສໍາລັບເສັ້ນລວດລາຍທີ່ລຽບງ່າຍ

1) ເຄື່ອງຄວບຄຸມຫລັກດຽວທີ່ຄວບຄຸມຕົ້ນຕໍແລະສອງຕູ້ຄວບຄຸມປະກອບອາຫານສອງຫນ່ວຍສ້າງຄວາມສະດວກໃນການໂຫຼດແລະຍົກເລີກ.

2) ການສະຫນອງພະລັງງານ: ສາມໄລຍະ 380v ± 10%, 50hz ± 1hz 1hz

3) ສ່ວນປະກອບຕົ້ນຕໍແລະການສະຫມັກ: ສາຍທັງຫມົດປະກອບດ້ວຍ console ຄວບຄຸມຫລັກ, console ຄວບຄຸມສໍາລັບນັກສຶກສາ, console ຄວບຄຸມໄຟຟ້າ, ແລະຕູ້ຄວບຄຸມໄຟຟ້າ. ເສັ້ນລວດລາຍລວດລາຍງ່າຍໆທັງຫມົດນໍາໃຊ້ການຄວບຄຸມສູນກາງ. ເຄື່ອງຄວບຄຸມຕົ້ນຕໍຂອງເຄື່ອງຫມາຍການສະແດງດິຈິຕອນ, ການປັບຄວາມໄວສູງແລະຕໍ່າ, ການໃຫ້ອາຫານຄູ່ມື, ການເຮັດອາຫານຄູ່ມື, ແລະຫນ້າທີ່ເຕືອນໄພຜິດ. ສ່ວນປະກອບທັງຫມົດແມ່ນນໍາເຂົ້າຫຼືຈາກຍີ່ຫໍ້ພາຍໃນປະເທດທີ່ມີຊື່ສຽງ. ລະບົບຄວບຄຸມຫນ້າຈໍສໍາພັດອໍານວຍຄວາມສະດວກໃຫ້ແກ່ການຕັ້ງຄ່າແລະການປັບຄວາມໄວແລະຕົວກໍານົດອື່ນໆ. ມັນສາມາດປ່ຽນລະຫວ່າງຄູ່ມືໄດ້ຢ່າງງ່າຍດາຍ, ແບບດ່ຽວແລະອັດຕະໂນມັດ, ແລະສາມາດຕິດຕາມສະຖານະການເຮັດວຽກຂອງແຕ່ລະສ່ວນປະກອບໄດ້ຮັບປະກັນການເຮັດວຽກທີ່ປອດໄພແລະມີປະສິດຕິຜົນເສັ້ນດ່າງລຽບງ່າຍ.
