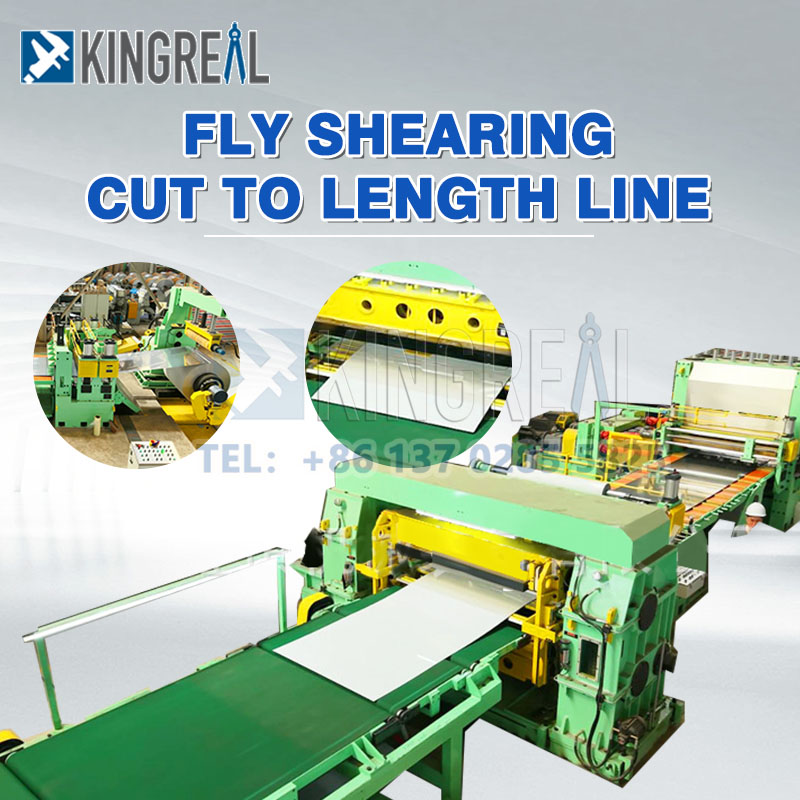

ສະແຕນເລດຕັດເປັນເຄື່ອງຍາວແມ່ນອຸປະກອນທີ່ຂາດບໍ່ໄດ້ແລະສໍາຄັນໃນອຸດສາຫະກໍາການຜະລິດທີ່ທັນສະໄຫມ.

ມັນສາມາດກໍານົດເສັ້ນຜົມສະແຕນເລດທີ່ມີປະສິດຕິພາບແລະຖືກຕ້ອງໂດຍຜ່ານການປະສານງານຂອງການປະສານງານຂອງສ່ວນປະກອບທີ່ມີຄວາມແມ່ນຍໍາ.

ໃນບົດຂຽນນີ້, ເຫຼັກກ້າເຫຼັກກ້າຈະປຶກສາຫາລືກ່ຽວກັບສ່ວນປະກອບຫຼັກຂອງເຫລັກສະແຕນເລດ, ແລະຊ່ວຍໃຫ້ທ່ານເຂົ້າໃຈຄວາມສໍາຄັນແລະຄວາມສໍາຄັນຂອງການຕັດເຫລັກສະແຕນເລດ.

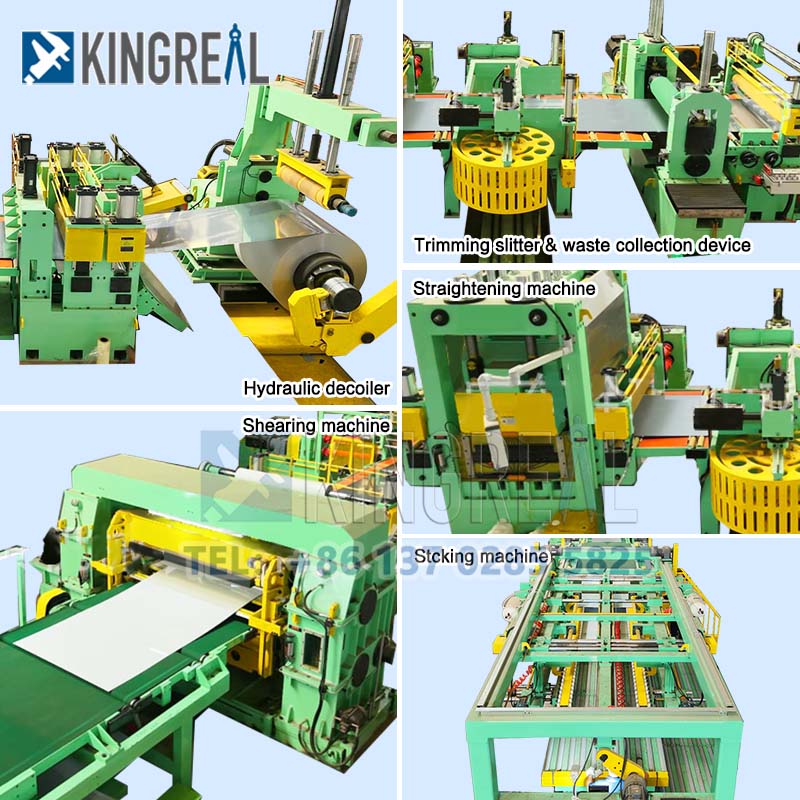

1. ລະບົບການຈັດການດ້ານວັດຖຸດິບສໍາລັບຕັດສະແຕນເລດທີ່ຖືກຕັດໃຫ້ເປັນສາຍຍາວ

ໃນຂະບວນການເຮັດວຽກຂອງສະແຕນເລດຕັດເປັນເຄື່ອງຍາວ, ລະບົບການຈັດການກັບວັດຖຸດິບແມ່ນບາດກ້າວທີ່ສໍາຄັນຄັ້ງທໍາອິດ. ມັນສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍເຄື່ອງລ້າງ, ເຄື່ອງບັນຈຸແລະອຸປະກອນຈຸດສູນກາງ.

1.1 ຜູ້ອອກແບບສໍາລັບສະແຕນເລດທີ່ຖືກຕັດຕາມເສັ້ນຍາວ

ເຄື່ອງຕັດສິນໃຈປົກກະຕິແລ້ວແມ່ນແບ່ງອອກເປັນປະເພດ cantilever ແລະໂຄງປະກອບຫົວເລືອດສອງເທົ່າ. ອະດີດແມ່ນເຫມາະສົມສໍາລັບເຮືອນທີ່ນ້ອຍລົງ, ໃນຂະນະທີ່ສຸດທ້າຍແມ່ນເຫມາະສົມກັບວົງແຫວນທີ່ໃຫຍ່ກວ່າແລະຫນັກ. ການປັບຄວາມໄວຂອງຄວາມໄວທີ່ບໍ່ໄດ້ຮັບການເຮັດໃຫ້ມີການຕັດສະແຕນເລດໃຫ້ມີເຄື່ອງຄວາມຍາວເພື່ອປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການການຜະລິດທີ່ແຕກຕ່າງກັນ.

ໃນເວລາດຽວກັນ, ລະບົບຄວາມກະຕືລືລົ້ນແລະອຸປະກອນຄູ່ມືໄຮໂດຼລິກຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງວັດສະດຸໃນຂະບວນການທີ່ບໍ່ໄດ້ປັບປຸງເພື່ອຫລີກລ້ຽງຄວາມຜິດປົກກະຕິທີ່ເກີດຈາກຄວາມເຄັ່ງຕຶງຂອງວັດຖຸ.

1.2 ອຸປະກອນທີ່ມີລະດັບແລະຈຸດສູນກາງ

ເຄື່ອງລະດັບແມ່ນສ່ວນທີ່ຂາດບໍ່ໄດ້ຂອງເຫລັກສະແຕນເລດຕັດເປັນເຄື່ອງຄວາມຍາວ. ໂຄງປະກອບທີ່ມີຫຼາຍຢ່າງຂອງມັນ (ໂດຍປົກກະຕິ 5-11 rollers) ສາມາດກໍາຈັດຄື້ນແລະການເສື່ອມສະພາບຂອງວັດສະດຸ, ໃຫ້ຮັບປະກັນວ່າຄວາມຖືກຕ້ອງຂອງລະດັບແມ່ນຂື້ນກັບ≤0.5mm / m.

ອຸປະກອນຈຸດສູນກາງໃຊ້ແກັບ colleotectrict ແລະກະບອກສູບໄຮໂດຼລິກເພື່ອປັບຕໍາແຫນ່ງຂ້າງຂອງເສັ້ນດ່າງໃນເວລາຈິງ, ເຊິ່ງມັນຮັບປະກັນການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນຂອງຂະບວນການຕໍ່ໄປ.

2. ອຸປະກອນຫຼັກສໍາລັບການປຸງແຕ່ງທີ່ຕັດ

ຫນ້າທີ່ຫຼັກຂອງເຫລັກສະແຕນເລດຕັດໃຫ້ເປັນເສັ້ນຍາວການປຸງແຕ່ງທີ່ຕັດ, ສະນັ້ນລະບົບການໃຫ້ອາຫານແລະລະບົບຂະຫນາດແລະກຸ່ມຕັດໄມ້ຂ້າມແມ່ນພາກສ່ວນທີ່ສໍາຄັນຂອງມັນ.

2.1 ລະບົບການໃຫ້ອາຫານແລະລະບົບຂະຫນາດສໍາລັບການຕັດເຫລັກສະແຕນເລດ

ກຸ່ມທີ່ໃຫ້ອາຫານປະກອບດ້ວຍ roller ທີ່ໃຊ້ການໃຫ້ອາຫານປະກອບດ້ວຍ roller ທີ່ໃຊ້ງານແລະຫນ້າດິນຖືກປົກຄຸມດ້ວຍຢາງທີ່ທົນທານເພື່ອຮັບປະກັນວ່າວັດສະດຸບໍ່ເລື່ອນໃນລະຫວ່າງຂັ້ນຕອນການໃຫ້ອາຫານ.

ຂັບເຄື່ອນໂດຍມໍເຕີ servo, ຄວາມຖືກຕ້ອງຂອງການໃຫ້ອາຫານສາມາດບັນລຸ± 0.1mm, ແລະການໃຫ້ອາຫານທີ່ມີຄວາມຍາວເຖິງ 500-6000mm ສາມາດບັນລຸໄດ້. ການກະທໍາທີ່ມີຄວາມຍາວທີ່ມີຄວາມຍາວທີ່ມີຄວາມຍາວແລະມີໂຄງສ້າງທີ່ມີເສັ້ນຄູ່ມື, ແລະມີການຄວບຄຸມໄຟຟ້າ, ແລະຄວບຄຸມຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຂອງຄວາມຍາວຂອງການໃຫ້ອາຫານ.

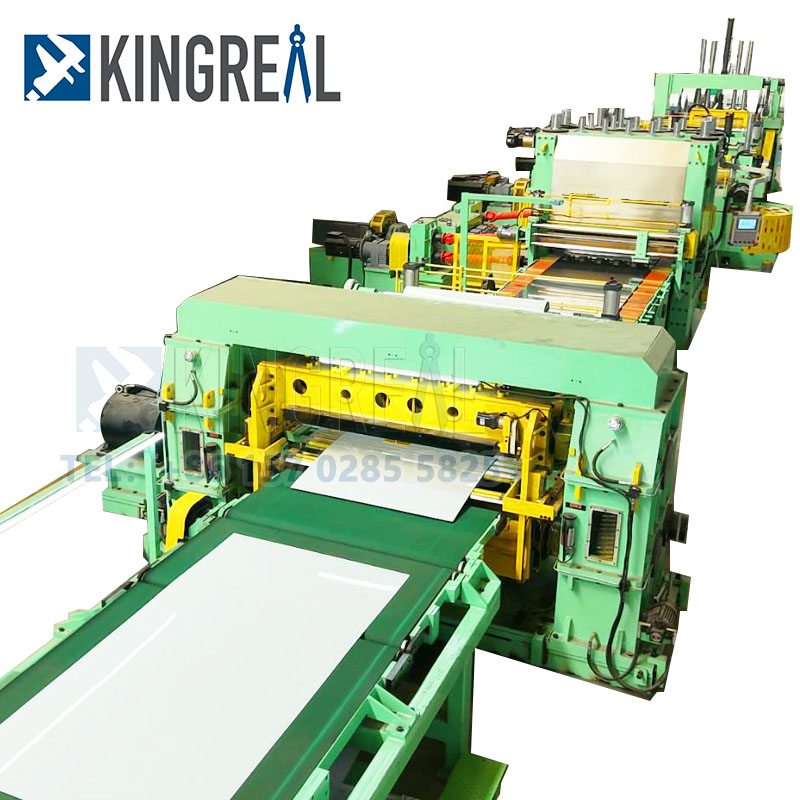

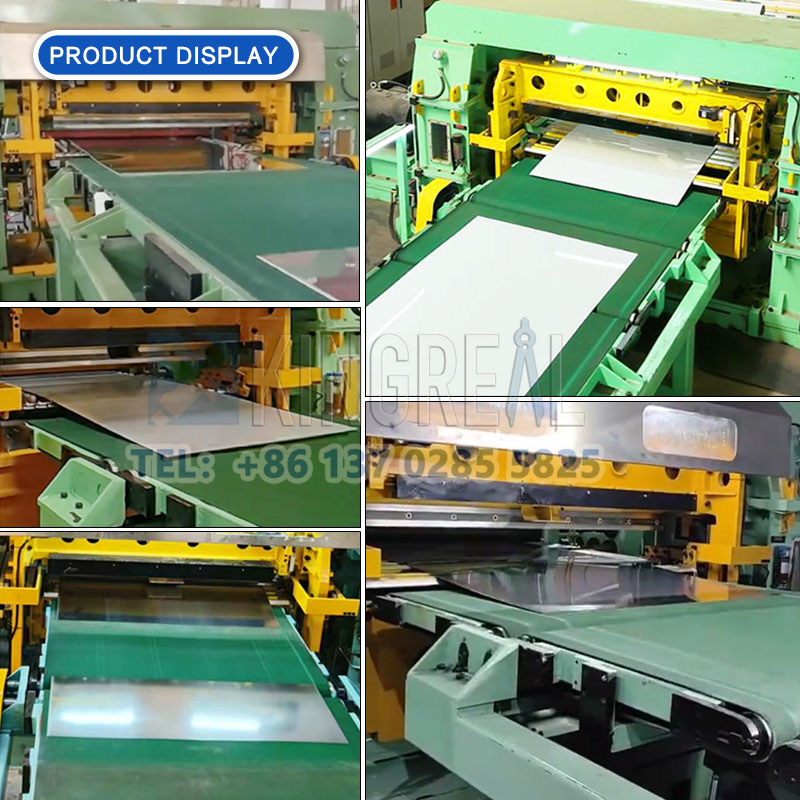

2.2 ຫນ່ວຍຕັດໄມ້ເພື່ອຕັດເຫລັກສະແຕນເລດ

ຫນ່ວຍບໍລິການຕັດຂ້າມແມ່ນຫຼັກຂອງຂະບວນການຕັດຂອງສະແຕນເລດທີ່ຖືກຕັດໃຫ້ເປັນເສັ້ນຍາວ.

ມັນປະກອບດ້ວຍເກີບແຜ່ນໃບເທິງ, ແຜ່ນໃບຕ່ໍາລຸ່ມແລະອຸປະກອນກົດໄຮໂດຼລິກ. ອຸປະກອນການແຜ່ນໃບຄ້າຍຄືແມ່ນ CR12MOV, ມີຄວາມແຂງແກ່ນຂອງ HRC58-62.

ຄວາມໄວຕັດສາມາດບັນລຸໄດ້ 10-60 ຄັ້ງ / ນາທີ, ແລະມັນສາມາດປະມວນຜົນແຜ່ນທີ່ມີຄວາມຫນາ 0.1-6 ມມ. ກົນໄກປັບຊ່ອງຫວ່າງອະນຸຍາດໃຫ້ປັບກະເປົາຫລືໄຟຟ້າຂອງແຜ່ນໃບຄ້າຍຄືເພື່ອຮັບປະກັນມາດຕະຖານສູງຂອງຄຸນນະພາບ.

3. ສິ່ງເສດເຫຼືອແລະສໍາເລັດການຈັດການກັບລະບົບການຈັດການຜະລິດຕະພັນສໍາລັບເຫລັກສະແຕນເລດ

ໃນວຽກງານຂອງສະແຕນເລດຕັດເປັນເຄື່ອງຍາວ, ການຈັດການສິ່ງເສດເຫຼືອແມ່ນມີຄວາມສໍາຄັນເທົ່າກັບບັນດາຜະລິດຕະພັນສໍາເລັດຮູບ.

3.1 ສິ່ງເສດເຫຼືອທີ່ຕັດແລະລວບລວມ

Shear ຂອບ Shear ແມ່ນອຸປະກອນທີ່ຕິດຕັ້ງຢູ່ທັງສອງດ້ານຂອງຫນ່ວຍຕັດ, ເຊິ່ງສາມາດຕັດສິ່ງເສດເຫຼືອໄດ້ເປັນ 50-100mm ແລະສົ່ງໄປທີ່ກ່ອງເກັບກໍາຂໍ້ມູນໃສ່ຊິບໂດຍຜ່ານສາຍພານແບບຂີ້ເຫຍື້ອ.

ນອກຈາກນັ້ນ, ເຄື່ອງຈັກ (ຕົວເລືອກ) ປະຕິບັດການປັ່ນປ່ວນມັດທະຍົມໃສ່ສິ່ງເສດເຫຼືອຂອງແຜ່ນຫນາ, ແລະຂະຫນາດຂອງສ່ວນປະກອບທີ່ຖືກຄວບຄຸມໄວ້≤100mmສໍາລັບການລີໄຊເຄີນຕໍ່ໄປ.

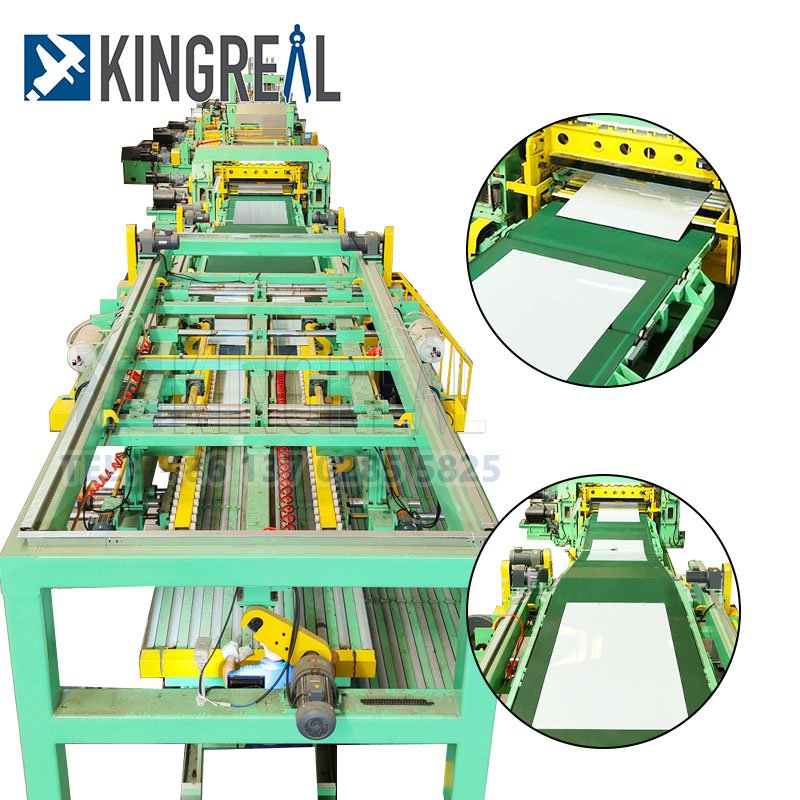

3.2 ອຸປະກອນ stacking ສໍາລັບການຕັດເຫລັກສະແຕນເລດ

ອຸປະກອນ Stacking ຮັບປະກັນການຈັດການຜະລິດຕະພັນສໍາເລັດຮູບທີ່ມີປະສິດຕິຜົນ. ຄວາມໄວຂອງສາຍແອວລໍາລຽງທີ່ຖືກປັບເປັນ 0.5-2m, ແລະຊັ້ນຢາງຕໍ່ຕ້ານຢູ່ເທິງຫນ້າດິນປ້ອງກັນບໍ່ໃຫ້ຜະລິດຕະພັນສໍາເລັດຮູບ.

ກົນໄກການວາງປະກອບດ້ວຍເວທີຍົກ, ແຜ່ນຍູ້ແລະມີການວາງແຜນທີ່ມີນໍ້າຫນັກ (ຄວາມສູງ monitor1m) ໂດຍອັດຕະໂນມັດຂອງຜະລິດຕະພັນສໍາເລັດຮູບເພື່ອຮັບປະກັນການວາງແຜນທີ່ໄດ້ມາດຕະຖານເພື່ອຮັບປະກັນຜະລິດຕະພັນສໍາເລັດຮູບ.

. ລະບົບການຄວບຄຸມໄຮໂດຼລິກແລະໄຟຟ້າສໍາລັບເຫລັກສະແຕນເລດ

ລະບົບໄຮໂດຼລິກແລະລະບົບຄວບຄຸມໄຟຟ້າແມ່ນແຫຼ່ງພະລັງງານຮັບປະກັນການປະຕິບັດງານທີ່ມີປະສິດຕິພາບແລະຫມັ້ນຄົງສະແຕນເລດຕັດເປັນເຄື່ອງຍາວ.

4.1 ລະບົບໄຮໂດຼລິກສໍາລັບຕັດເຫລັກສະແຕນເລດ

ຫນ່ວຍພະລັງງານຂອງລະບົບໄຮໂດຼລິກປະກອບດ້ວຍເຄື່ອງສູບໄຮໂດຼລິກ, ຖັງນ້ໍາມັນແລະເຄື່ອງທີ່ເຢັນກວ່າ, ເຊິ່ງໃຫ້ພະລັງສໍາລັບຄວາມຕຶງຄຽດ, ອຸປະກອນກົດ, ແລະອື່ນໆ

ທາງເລືອກຂອງເຄື່ອງສູບໄຮໂດຼລິກ (ເຊັ່ນ: ປັ gu າເກຍຫຼືປັ gu ອບອັບ)

ການຮ່ວມມືຂອງນັກກະຕຸ້ນເຊັ່ນ: ກະບອກໄຮໂດຼລິກແລະວາວສັດສ່ວນຕົວສາມາດຄວບຄຸມການຄວບຄຸມທີ່ຊັດເຈນ.

4.2 ລະບົບຄວບຄຸມໄຟຟ້າສໍາລັບເຫລັກສະແຕນເລດ

ລະບົບຄວບຄຸມໄຟຟ້າປົກກະຕິແລ້ວຮັບຮອງເອົາ Siemens ຫຼື Mitsubishi Brand PLC, ເຊິ່ງສາມາດກໍານົດສະຖານະການປະມວນຜົນແລະຕິດຕາມສະຖານະການປະຕິບັດງານຂອງເຫລັກສະແຕນເລດໃນເວລາທີ່ແທ້ຈິງ.

ເຄືອຂ່າຍ Sensor ປະກອບມີລະຫັດເຂົ້າລະຫັດ, ເຊັນເຊີຄວາມເຄັ່ງຕຶງແລະຮູບຖ່າຍ passelectric, ແລະອື່ນໆ, ປະກອບເປັນການເຮັດວຽກແບບອັດຕະໂນມັດເພື່ອຮັບປະກັນການຕັດສະແຕນເລດໃຫ້ເປັນເສັ້ນຍາວ.

5. ອຸປະກອນຊ່ວຍສໍາລັບສະແຕນເລດທີ່ຖືກຕັດໃຫ້ເປັນສາຍຍາວ

ນອກເຫນືອໄປຈາກສ່ວນປະກອບຫຼັກ,ສະແຕນເລດຕັດເປັນເຄື່ອງຍາວແມ່ນມີອຸປະກອນຊ່ວຍຫລາກຫລາຍເພື່ອປັບປຸງປະສິດທິພາບການຜະລິດແລະຄວາມປອດໄພ.

ລະບົບກໍາຈັດຂີ້ຝຸ່ນ 5.1 ສໍາລັບຕັດສະແຕນເລດທີ່ຖືກຕັດໃຫ້ເປັນເສັ້ນຍາວ

ລະບົບກໍາຈັດຝຸ່ນກໍາຈັດສິ່ງເສດເຫຼືອຈາກພື້ນຜິວຂອງເອກະສານຜ່ານເຄື່ອງດູດຝຸ່ນຫຼືເຄື່ອງເປົ່າເພື່ອຫລີກລ້ຽງການປົນເປື້ອນຜະລິດຕະພັນສໍາເລັດຮູບ, ເຮັດໃຫ້ມີຄຸນນະພາບຂອງຜະລິດຕະພັນ.

5.2 ອຸປະກອນປ້ອງກັນຄວາມປອດໄພສໍາລັບການຕັດເຫລັກສະແຕນເລດ

ອຸປະກອນປ້ອງກັນຄວາມປອດໄພແມ່ນມາດຕະການປ້ອງກັນຄວາມປອດໄພເພື່ອຮັບປະກັນຄວາມປອດໄພຂອງປຸ່ມ, ເຄື່ອງຕັດຫຍິບແສງສະຫວ່າງ,

5.3 ລະບົບຫລໍ່ລື່ນສໍາລັບການຕັດເຫລັກສະແຕນເລດ

ລະບົບຫລໍ່ລື່ນນໍາໃຊ້ອຸປະກອນສະຫນອງນ້ໍາມັນອັດຕະໂນມັດເພື່ອເຮັດໃຫ້ມີການນໍາໃຊ້ລາງລົດໄຟອັດຕະໂນມັດ, ນໍາໃຊ້ສະກູແລະຫຼຸດຜ່ອນຊີວິດການໃຫ້ບໍລິການຂອງເຫລັກສະແຕນເລດຕັດໃຫ້ເປັນສາຍສະແຕນເລດ.

ການອອກແບບທີ່ຊັດເຈນແລະການເຮັດວຽກທີ່ມີປະສິດທິພາບຂອງສ່ວນປະກອບຫຼັກຂອງເຫລັກສະແຕນເລດຕັດໃຫ້ເປັນເສັ້ນຍາວແມ່ນພື້ນຖານໃນການບັນລຸລະຫັດຕັດສະແຕນເລດທີ່ຖືກຕ້ອງ.

ໂດຍຜ່ານການວິເຄາະທີ່ສົມບູນແບບຂອງການປຸງແຕ່ງວັດຖຸດິບ, ການປຸງແຕ່ງ, ການຄວບຄຸມສິ່ງເສດເຫຼືອ, ແລະຍັງມີການປະກອບສ່ວນທີ່ສໍາຄັນໃນການປັບປຸງປະສິດທິພາບດ້ານການຜະລິດ, ຮັບປະກັນຄວາມປອດໄພ, ແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ.

ໃນການພັດທະນາໃນອະນາຄົດ, ເຕັກໂນໂລຢີຂອງການຕັດເຫລັກສະແຕນເລດເຖິງເສັ້ນຄວາມຍາວຈະສືບຕໍ່ປັບປຸງ, ແລະການອັດຕະໂນມັດໃນການສົ່ງເສີມການຂະຫຍາຍພື້ນທີ່ຂອງສະຫມັກຂອງມັນ.

ຫວັງວ່າບົດຂຽນນີ້ສາມາດຊ່ວຍທ່ານໃຫ້ມີຄວາມເຂົ້າໃຈເລິກເຊິ່ງກ່ຽວກັບສ່ວນປະກອບຫຼັກຂອງເຫລັກສະແຕນເລດຕັດເປັນເຄື່ອງທີ່ທັນສະໄຫມແລະຄວາມສໍາຄັນຂອງມັນ.
