KINGREAL ເປັນໜຶ່ງໃນອາຊີບຜູ້ຜະລິດເຄື່ອງວັດແທກຂະໜາດໜັກທີ່ຕັດເຖິງຄວາມຍາວຂອງສາຍ, ເຊິ່ງສາມາດປະມວນຜົນຄວາມໜາຂອງມ້ວນໄດ້ຕັ້ງແຕ່ 6-20 ມມ, ນ້ຳໜັກຂອງມ້ວນເຖິງ 30 ໂຕນ ແລະ ອື່ນໆ. ເຄື່ອງວັດແທກໜັກຕັດເປັນເສັ້ນຍາວ - 2024 KINGREAL
ເຄື່ອງວັດແທກໜັກຕັດເຖິງເສັ້ນຍາວ - 2024 KINGREAL ສາມາດໃຫ້ທັງເສັ້ນຕັດຕໍ່ຄວາມຍາວ, ຕັດຄວາມໄວສູງເຖິງເຄື່ອງຄວາມຍາວ, ຕັດເສັ້ນຍາວແບບງ່າຍໆ ແລະເຄື່ອງວັດແທກໜັກນີ້ຕັດຕໍ່ຄວາມຍາວ, ເຊິ່ງສາມາດຕັດຕໍ່ຄວາມຍາວຂອງເຫຼັກມ້ວນຮ້ອນໄດ້ຊັດເຈນ. , ເຫຼັກມ້ວນເຢັນ, ສະແຕນເລດ, ເຫຼັກກ້າຊິລິໂຄນແລະທໍ່ໂລຫະອື່ນໆທີ່ມີອຸປະກອນ stacking ອັດຕະໂນມັດສໍາລັບຂະບວນການຜະລິດອັດຕະໂນມັດຢ່າງເຕັມສ່ວນ.
ເນື່ອງຈາກມັນມີຄວາມເຂັ້ມແຂງສູງ, ຄວາມທົນທານດີ, ການປຸງແຕ່ງງ່າຍແລະການເຊື່ອມໂລຫະທີ່ດີ, ແຜ່ນໂລຫະແຜ່ນຫນາໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂົງເຂດອຸດສາຫະກໍາຕ່າງໆ, ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸດສາຫະກໍາທີ່ແຕກຕ່າງກັນ. Heavy Gauge Cut To Length Line ຄວາມຕ້ອງການແມ່ນເພີ່ມຂຶ້ນ, ການປຸງແຕ່ງຂອງແຜ່ນເຫຼັກແຜ່ນຫນາສໍາລັບຄວາມຕ້ອງການທີ່ສູງຂຶ້ນຂອງອຸປະກອນ, ຈາກລະດັບອຸປະກອນ uncoiling ກັບ shear ແລະ stacking. ຄວາມຕ້ອງການສໍາລັບຊ່ວງການຮັບມືແມ່ນສູງກວ່າຄວາມຫນາອື່ນໆຂອງໂລຫະແຜ່ນ.

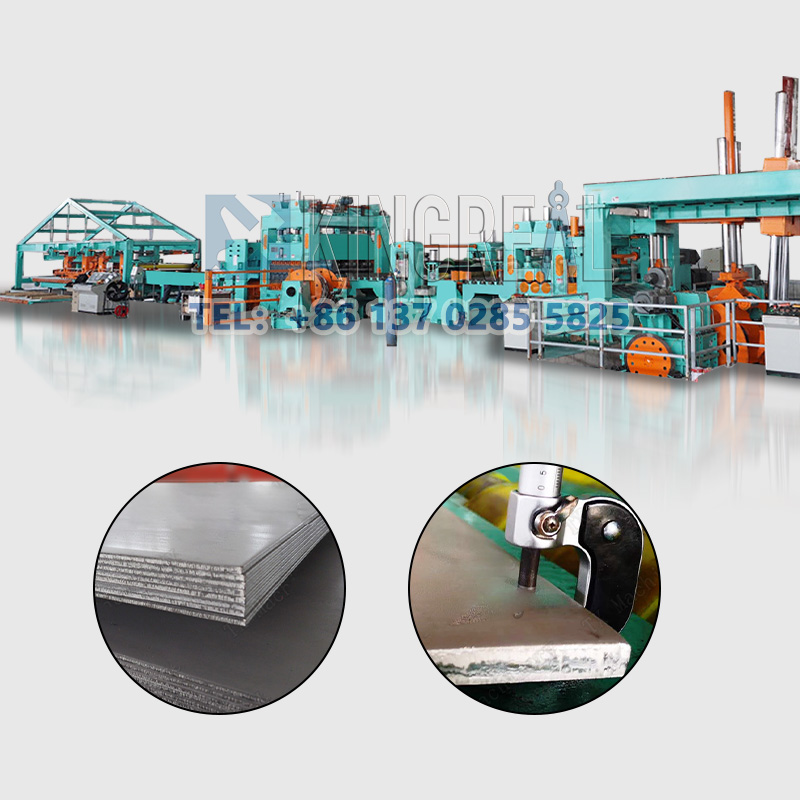

KINGREAL Heavy Gauge Cut To Length Line ຖືກອອກແບບມາເປັນພິເສດເພື່ອປະມວນຜົນລວດທີ່ມີລະດັບຄວາມຫນາເຖິງ 6-20MM ໂດຍ decoiler, straightener, ການວັດແທກ, ຕັດກັບເຄື່ອງຄວາມຍາວແລະ stacking.
ຊື່ |
ລາຍລະອຽດ |
ວັດຖຸດິບ |
Q235 HR |
ຄວາມຫນາຂອງແຜ່ນ |
5.0~20.0ມມ |
ຄວາມກວ້າງຂອງແຜ່ນ |
900-2000 ມມ |
ຄວາມກວ້າງສຸດທິຂອງເຄື່ອງປ້ອນເຂົ້າ |
2000 ມມ |
ເສັ້ນຜ່າສູນກາງນອກຂອງມ້ວນ |
Φ1000~Φ2200mm |
ເສັ້ນຜ່າສູນກາງພາຍໃນຂອງ coil |
Φ550~Φ760mm |
ນ້ຳໜັກທໍ່ສູງສຸດ |
30 ທ |
ຄວາມຍາວຂອງ stacking |
1000-12000mm |
ຄວາມຖືກຕ້ອງຂອງກົດລະບຽບ |
≤± 1.5mm/3M |
ຄວາມຖືກຕ້ອງຂອງເສັ້ນຂວາງ |
≤± 1.5mm/3M |
ລະດັບຄວາມຖືກຕ້ອງ |
≤± 2.0mm/M |
ຄວາມໄວໃນການດໍາເນີນງານ |
0 ~ 25m / ນາທີ |
ພະລັງງານທັງຫມົດ |
~500KW |
ຄວາມສູງສູນເຄື່ອງ |
1000 ມມ |

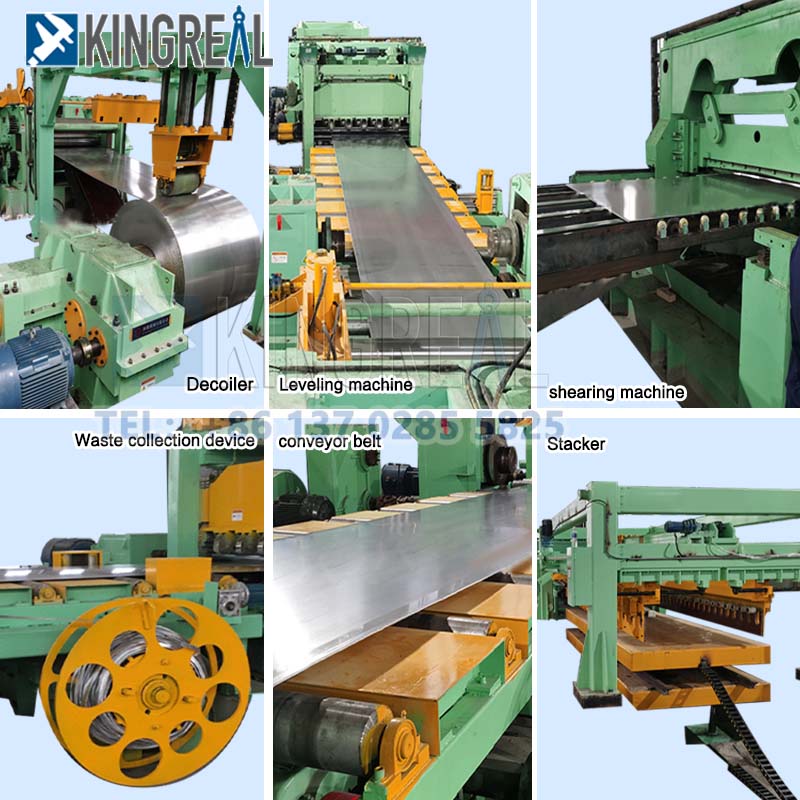

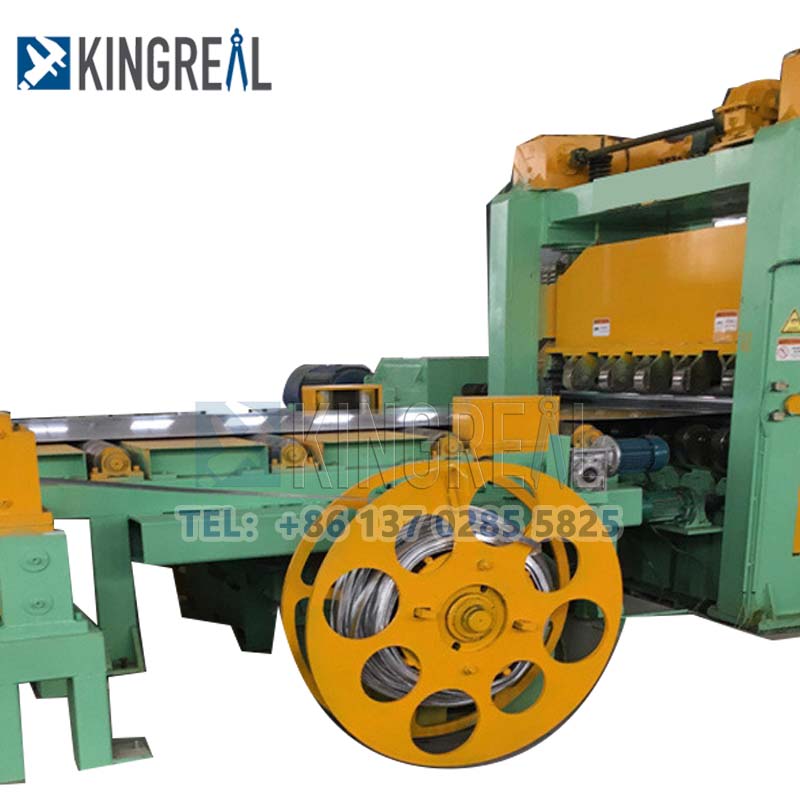

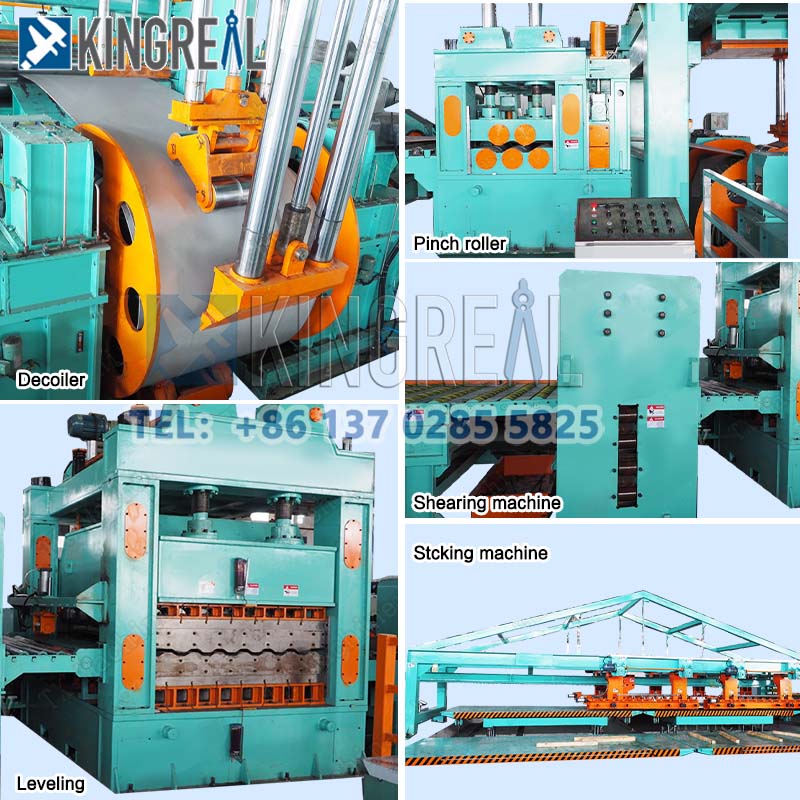

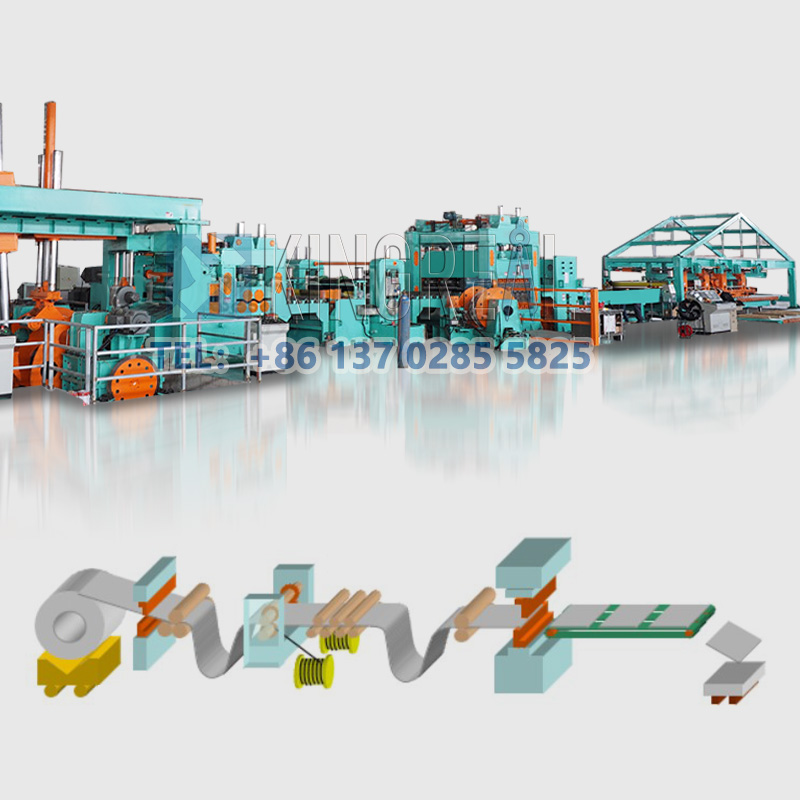

Hydraulic Decoiler-- Frame Hydraulic Pilot Machine---ເຄື່ອງປັບລະດັບເຈັດມ້ວນ--ເຄື່ອງຕັດຫົວສອງເທົ່າ -- Scarp Collector -- Eleven-roll leveling machine -- Pneumatic sizing device -- Tailboard feeder -- Hydraulic cutting machine -- stacking machine
a. ຄວາມອາດສາມາດ: 30T
b.Brake Specifications: 4-DBH205
c.material frame lifting stroke 650mm (ຍົກໂດຍກົງກັບ reel, ສາມາດມາ liner ເຫຼັກວັດສະດຸອອກ)

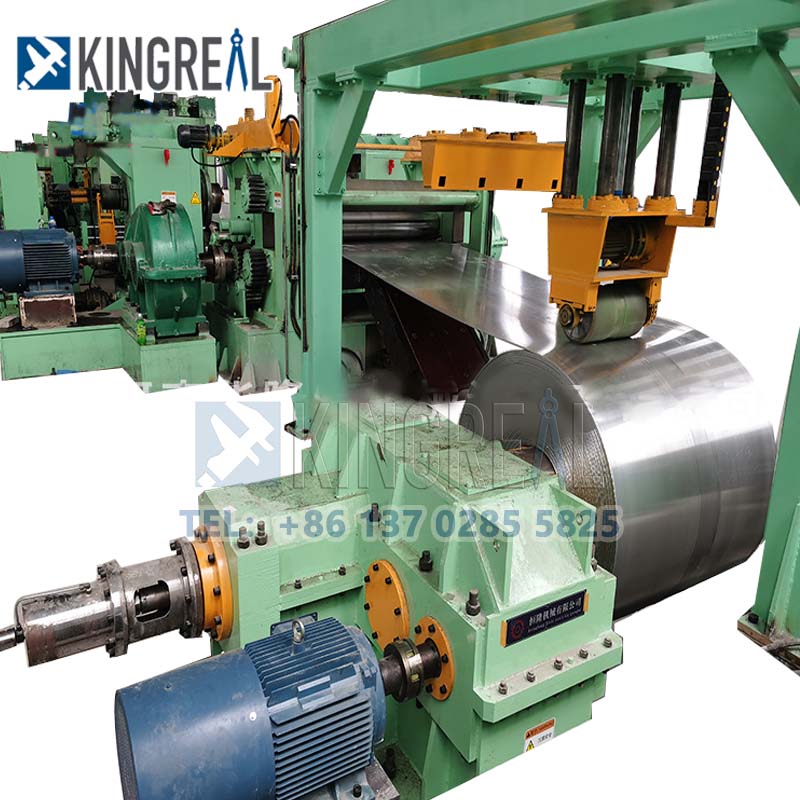

d.Adopting double bearing cone double pressing top mechanism to clamp the steel coil, ການເຄື່ອນໄຫວຂອງທ້າຍທີສອງຂອງຖານເຄື່ອງໄດ້ຖືກຂັບເຄື່ອນໂດຍກະບອກບົບໄຮໂດຼລິກແລະມີຫນ້າທີ່ຂອງສູນກາງຂັບພ້ອມໆກັນ, spindle ໃນຕອນທ້າຍທີສອງຂອງ uncoiler ໄດ້. ໄດ້ຖືກອອກແບບດ້ວຍອຸປະກອນຫ້າມລໍ້ pneumatic.
ມັນຮັບຮອງເອົາໂຄງສ້າງຂອງສອງ roller clamping ແລະການໃຫ້ອາຫານແລະລະດັບຫ້າ roller. ມໍເຕີຂັບເຄື່ອນ rollers ເທິງແລະຕ່ໍາຜ່ານກ່ອງຫຼຸດຜ່ອນແລະການແຜ່ກະຈາຍຜ່ານ shaft ເຊື່ອມຕໍ່ທົ່ວໄປ, roller ເທິງປັບແລະກົດລົງສໍາລັບການໃຫ້ອາຫານແມ່ນປະຕິບັດໂດຍກະບອກບົບໄຮໂດຼລິກ, ແລະ roller ເທິງປັບແລະກົດລົງສໍາລັບການລະດັບແມ່ນປະຕິບັດ. ໂດຍພະລັງງານໄຟຟ້າ. ພິຈາລະນາການດໍາເນີນງານ synchronous ຂອງເຄື່ອງ pre-school ແລະເຈົ້າພາບລະດັບ, ການຄວບຄຸມມໍເຕີແມ່ນຄວບຄຸມໂດຍ American PARKER590C ຊຸດ DC ລະບົບການຄວບຄຸມ. shaft ເຊື່ອມຕໍ່ທົ່ວໄປຮັບຮອງເອົາ shaft ອຸດສາຫະກໍາອຸດສາຫະກໍາທົ່ວໄປ.
ເສັ້ນຜ່າສູນກາງ roller ລະດັບ: Φ220mm
ໄລຍະຫ່າງມ້ວນລະດັບ: 260mm
ຈໍານວນ Rollers: 2+5 Rollers
ວັດສະດຸມ້ວນ : GCr15 forged steel with tempered and medium frequency hardened (HRC60)
ພະລັງງານມໍເຕີຕົ້ນຕໍ: 132KW DC
ພະລັງງານຂອງມໍເຕີສໍາລັບການປັບ: 2-7.5KW
ຕົວຫຼຸດຫຼັກ: JZQ850
ຕົວຫຼຸດການປັບ: 2-BWY4 ການຫຼຸດຜ່ອນການສັ່ນສະເທືອນ
a.Function: ປ້ອງກັນບໍ່ໃຫ້ແຜ່ນຈາກການແລ່ນອອກຈາກຮູບຮ່າງໃນເວລາທີ່ແລ່ນ, ແລະລະບຽບການຂອງແຜ່ນເຂົ້າໄປໃນລະດັບເຄື່ອງຕົ້ນຕໍ. ມັນປະກອບດ້ວຍພື້ນຖານເຄື່ອງ, roller ຈໍາກັດ, ສະຫນັບສະຫນູນບ່ອນນັ່ງ slider, roller ຄູ່ມືແລະອຸປະກອນປັບ. rollers ຄູ່ມືແນວຕັ້ງແມ່ນສະຫນອງໃຫ້ທັງສອງດ້ານຂອງທິດທາງ width ຂອງແຜ່ນ, ແລະກອບ roller ຄູ່ມືໄດ້ຖືກສ້ອມແຊມໃນສະໄລ້ຕາມລໍາດັບ, ເຊິ່ງຍ້າຍ slides ໃນຖັນຄູ່ມືໃນທິດທາງຂອງ width ຂອງແຜ່ນໂດຍຜ່ານມໍເຕີໂດຍວິທີການຂອງ rod ສາຍ. ການຈ່າຍເງິນຫມາກແຫ້ງເປືອກແຂງ, ເພື່ອປັບຕົວເຂົ້າກັບຄວາມກວ້າງຂອງແຜ່ນທີ່ແຕກຕ່າງກັນ. ການປັບແມ່ນ motorized.
b. ລະດັບການປັບ: 900 ~ 2000mm
ວັດສະດຸມ້ວນຄູ່ມື: Gcr15(HRC60)
ມໍເຕີປັບ: 2 ~ 3KW
ຕົວຫຼຸດການປັບຕົວ: 2-WPDKS135Worm reducer
ຫນ້າທີ່ເຮັດວຽກ: ເຄື່ອງຕັດສ່ວນຫຼາຍແມ່ນເຮັດສໍາເລັດວຽກງານຂອງການຕັດຫົວ, ຕັດຫາງ, ຕັດຂ້າງ, ຕັດຕາມລວງຍາວແລະການຕັດຍາວ.
ການປັບຕົວວັດສະດຸ: ມັນເຫມາະສົມສໍາລັບແຜ່ນເຫຼັກທີ່ມີຄວາມຫນາທີ່ແຕກຕ່າງກັນແລະວັດສະດຸ, ເຊັ່ນ: ເຫຼັກກາກບອນທໍາມະດາ, ເຫຼັກໂລຫະປະສົມຕ່ໍາທີ່ມີຄຸນນະພາບສູງ, ເຫຼັກກ້າໂລຫະປະສົມ, ທໍ່ທໍ່ແລະແຜ່ນສະແຕນເລດ.
ລະດັບຂອງອັດຕະໂນມັດ: ຂະບວນການທັງຫມົດເຮັດວຽກອັດຕະໂນມັດ, ຫຼຸດຜ່ອນການດໍາເນີນງານຄູ່ມືແລະປັບປຸງປະສິດທິພາບການຜະລິດ.

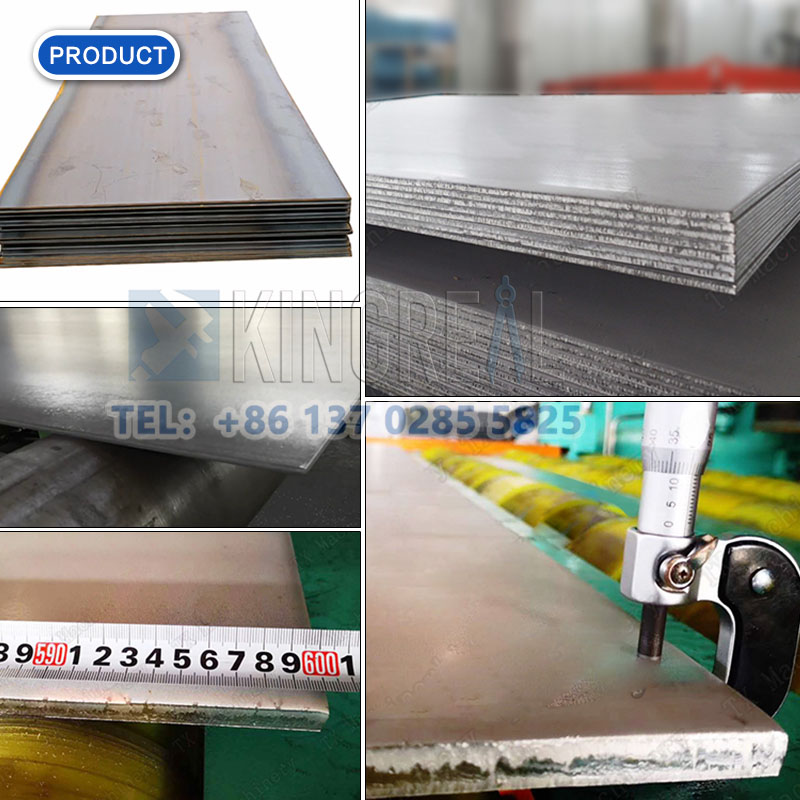

ການວັດແທກຄວາມຖືກຕ້ອງ: ມີການວັດແທກຄວາມແມ່ນຍໍາສູງເພື່ອຮັບປະກັນຂະຫນາດການຕັດທີ່ຖືກຕ້ອງ.
ການປັບຊ່ອງຫວ່າງຂອງແຜ່ນ Shear: ຊ່ອງຫວ່າງດ້ານຂ້າງຂອງແຜ່ນໃບຄ້າຍຄືສາມາດປັບໄດ້ເພື່ອຮັບປະກັນຄຸນນະພາບການຕັດ.
a.Model: ເບກໄຮໂດລິກ
b.Strokes ຕໍ່ນາທີ: 8~12 ເທື່ອ
c.Blade ວັດສະດຸ: Cr12Mov
d. ພະລັງງານມໍເຕີ: 55KW
ສະຖານີໃຫ້ອາຫານ:
a.It ປະກອບດ້ວຍກອບ, ຕາຕະລາງ roller swing, conveyor roller conveyor ແລະຫນ່ວຍບໍລິການພະລັງງານ. ຫນ້າທີ່ຂອງມັນແມ່ນການປ້ອນແຜ່ນຮາບພຽງເຂົ້າໄປໃນເຄື່ອງຖິ້ມ.
b.ມໍເຕີ້: 7.5KW
c.Reducer: BWY4 Swing reducer
ເຄື່ອງປ້ອນຕົ້ນຕໍ:
a.It ປະກອບດ້ວຍພື້ນຖານເຄື່ອງຈັກ, plaque, slider, throwing roller ແລະຫນ່ວຍບໍລິການພະລັງງານ. ການຖິ້ມອຸປະກອນການຍົກ roller ເທິງແລະຕ່ໍາສໍາລັບການປະຕິບັດ pneumatic. ລະບົບສາຍສົ່ງແມ່ນກົນຈັກ. ຫນ້າທີ່ຂອງມັນແມ່ນອາຫານຈານເຂົ້າໄປໃນຕາຕະລາງເດີ່ນ.
b.ມໍເຕີ້: 7.5KW
c.Reducer: BWY4 Swing reducer
ຕາຕະລາງ stacking: ມັນປະກອບດ້ວຍແຜ່ນເຫຼັກແລະພາກສ່ວນເຫຼັກເຊື່ອມ welded ຮ່ວມກັນ. ຫນ້າທີ່ຂອງມັນແມ່ນເພື່ອ stack ແຜ່ນແປ calibrated. ຄວາມຍາວ 12 ແມັດ.
Pneumatic stocker: ມັນປະກອບດ້ວຍຫນຶ່ງຊຸດຂອງອຸປະກອນປັບລະດັບການຈໍາກັດຕາມລວງຍາວແລະສາມຊຸດຂອງອຸປະກອນການປັບລະດັບການຈໍາກັດທາງຂວາງ. ທັງສອງກົນໄກການຈໍາກັດແລະການປັບຕົວສາມາດປັບໄດ້ຕາມຄວາມກວ້າງຂອງກະດານທີ່ແຕກຕ່າງກັນ, ແລະການປັບແມ່ນຄູ່ມື. ການປະຕິບັດການແກ້ໄຂອຸປະກອນການເປັນ pneumatic actuator.
|
|
|
1. ເຕັມຮູບແບບຂອງການບໍລິການທີ່ກໍາຫນົດເອງ, ອີງຕາມການຜະລິດແຜ່ນຂອງລູກຄ້າຕ້ອງການໃຫ້ Cut To Length ການອອກແບບການແຕ້ມເສັ້ນການຜະລິດ, ສາມາດ configured ກັບທາງເລືອກ.
2. ສະຫນອງການຕັ້ງຄ່າຕ່າງໆສໍາລັບສາຍ CTL, ເຊັ່ນ: ການໂຫຼດ trolley, ອຸປະກອນ trimming, stacking ອັດຕະໂນມັດ, discharge ອັດຕະໂນມັດ, ແລະອື່ນໆ; ຮັບຮູ້ການຜະລິດອັດຕະໂນມັດຢ່າງເຕັມສ່ວນ.
3. ສະຫນອງອຸປະກອນເສີມທີ່ຫລາກຫລາຍເພື່ອຮັບປະກັນຄວາມຫມັ້ນຄົງແລະອາຍຸຍືນຂອງສາຍ CTL;
4. ວິສະວະກອນການຮັບປະກັນການບໍລິການຫລັງການຂາຍໃນທ້ອງຖິ່ນ, ສາມາດນໍາພາການຕິດຕັ້ງ Cut To Length Line ໃນສະຖານທີ່.
5. ບໍລິການຫຼັງການຂາຍອອນໄລນ໌ 24/7, ຄໍາຕອບດ້ານວິຊາການ.
