ລາຍລະອຽດຜະລິດຕະພັນ

ການສະແດງວິດີໂອ:

ຕັດເປັນເສັ້ນຍາວ -- ການຜະລິດຄວາມໄວສູງ Shear ບິນ

KINGREAL STEEL SLITTER ເປັນຜູ້ຜະລິດແລະຜູ້ຜະລິດພິເສດໃນຂົງເຂດຂອງເສັ້ນຕັດຕໍ່ຄວາມຍາວແລະມຸ່ງຫມັ້ນທີ່ຈະນໍາເອົາວິທີແກ້ໄຂທີ່ດີທີ່ສຸດໃຫ້ກັບລູກຄ້າ.

ອີງຕາມຄວາມສາມາດຕັດໂລຫະທີ່ລູກຄ້າຕ້ອງການ, ຂອບເຂດຂອງວັດຖຸດິບທີ່ຈະປຸງແຕ່ງແລະຄວາມຕ້ອງການການຜະລິດຂອງໂຮງງານ.

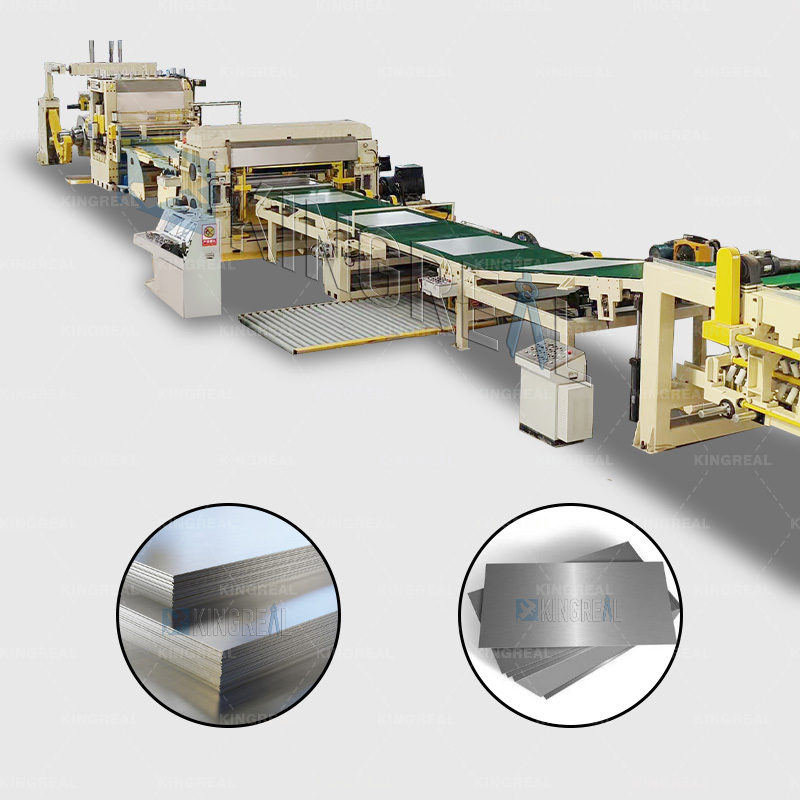

Cut To Length Machine with fly shear ແມ່ນເຄື່ອງອຸດສາຫະກໍາສໍາລັບການຕັດແຖບໂລຫະຢ່າງຕໍ່ເນື່ອງເຂົ້າໄປໃນແຜ່ນຫຼືແຜ່ນທີ່ມີຄວາມຍາວສະເພາະ. ການອອກແບບ KINGREAL ໃນ Fly Shearing

ຮັບຮູ້ການຕັດແຖບໂລຫະແບບອັດຕະໂນມັດຢ່າງຕໍ່ເນື່ອງ ແລະຊັດເຈນໂດຍບໍ່ມີການຢຸດໃນລະຫວ່າງການເຄື່ອນໄຫວຄວາມໄວສູງ, ເຊິ່ງຄວາມໄວສາມາດສູງເຖິງ 80M/ນາທີ. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນເຫຼັກກ້າ,

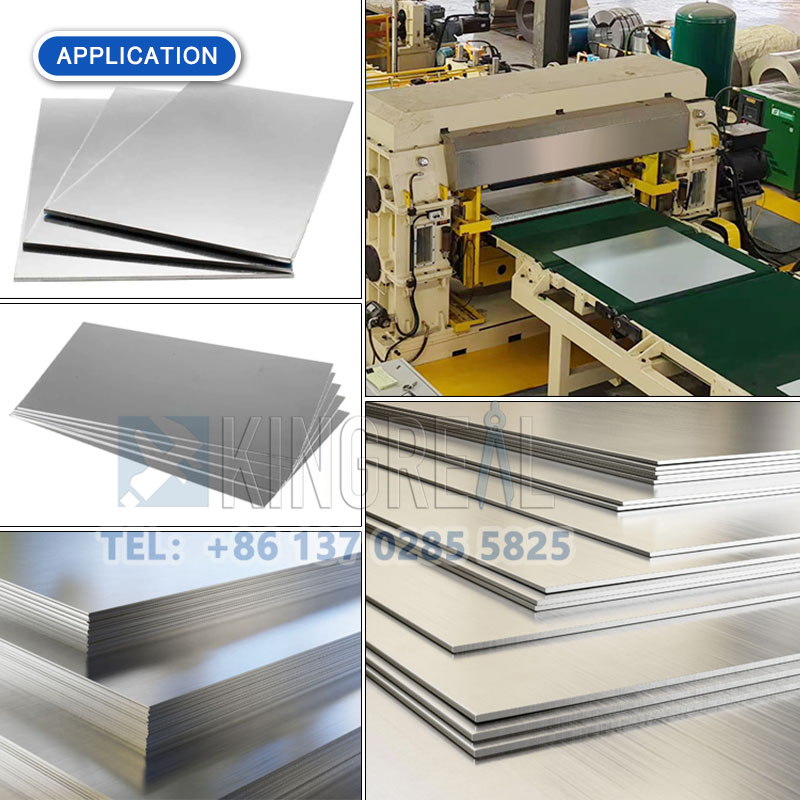

ອະລູມິນຽມ, ທອງແດງແລະອຸດສາຫະກໍາປຸງແຕ່ງໂລຫະອື່ນໆ, ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລົດຍົນ, ເຄື່ອງໃຊ້ໃນເຮືອນ, ການກໍ່ສ້າງແລະຂົງເຂດອື່ນໆ.

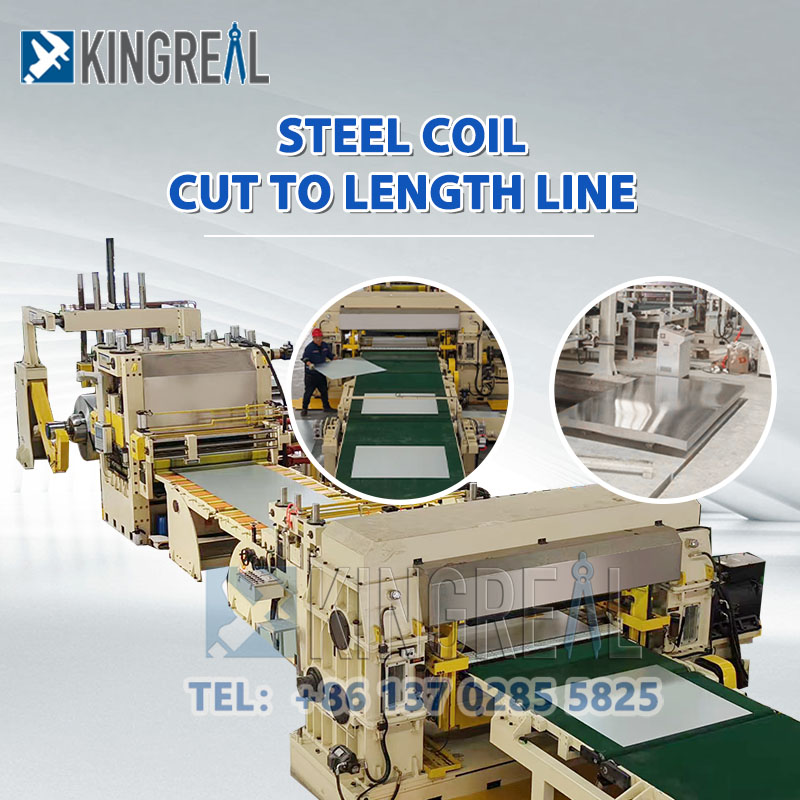

cut to length machine

ໃນເວລາທີ່ສາຍການຜະລິດກໍາລັງເຮັດວຽກ, decoiler ຢູ່ໃນສະພາບໃຫ້ອາຫານ. ຫຼັງຈາກວັດສະດຸແຜ່ນເຂົ້າໄປໃນ 6 ຊັ້ນ 21 rollers ເຄື່ອງລະດັບຄວາມແມ່ນຍໍາສູງສໍາລັບການ leveling, ມັນເຂົ້າໄປໃນ NC Length Measurer ໂດຍຕາໄຟຟ້າຄວບຄຸມ looper ແລະກົນໄກຂ້າງ. The NC Length Measurer ກໍານົດຂະຫນາດຫຼັງຈາກນັ້ນ feeds ອຸປະກອນການຂັ້ນຕອນຕໍ່ໄປ Rotate ເຄື່ອງຕັດ; ເມື່ອການໃຫ້ອາຫານ NC ຮອດຂະຫນາດທີ່ກໍານົດໄວ້. ເຄື່ອງຕັດຕັດວັດສະດຸແຜ່ນ, ແລະວັດສະດຸແຜ່ນຕັດແມ່ນ stacked neatly ໂດຍອຸປະກອນ conveying ເຂົ້າໄປໃນເຄື່ອງ stacking ຜະລິດຕະພັນແລະເວທີຍົກຂອງແຜ່ນເຫຼັກ stacking ສາມາດຫຼຸດລົງອັດຕະໂນມັດດ້ວຍການເພີ່ມຂຶ້ນຂອງຄວາມສູງຂອງແຜ່ນເຫຼັກ; ເມື່ອເຖິງມູນຄ່າທີ່ກໍານົດໄວ້ຂອງແຜ່ນ, ສາຍການຜະລິດຈະຢຸດໂດຍອັດຕະໂນມັດ. ໃນເວລານີ້, ເວທີການຍົກຈະຖືກຫຼຸດລົງໂດຍການຄວບຄຸມຄູ່ມື, trolley discharge ຈະຖືກຂັບໄລ່ອອກ, ແລະ trolley discharge ອີກອັນຫນຶ່ງຈະຖືກຂັບເຄື່ອນໃນເວລາດຽວກັນ, ເຊິ່ງຈະເຂົ້າສູ່ວົງຈອນການເຮັດວຽກຕໍ່ໄປ.

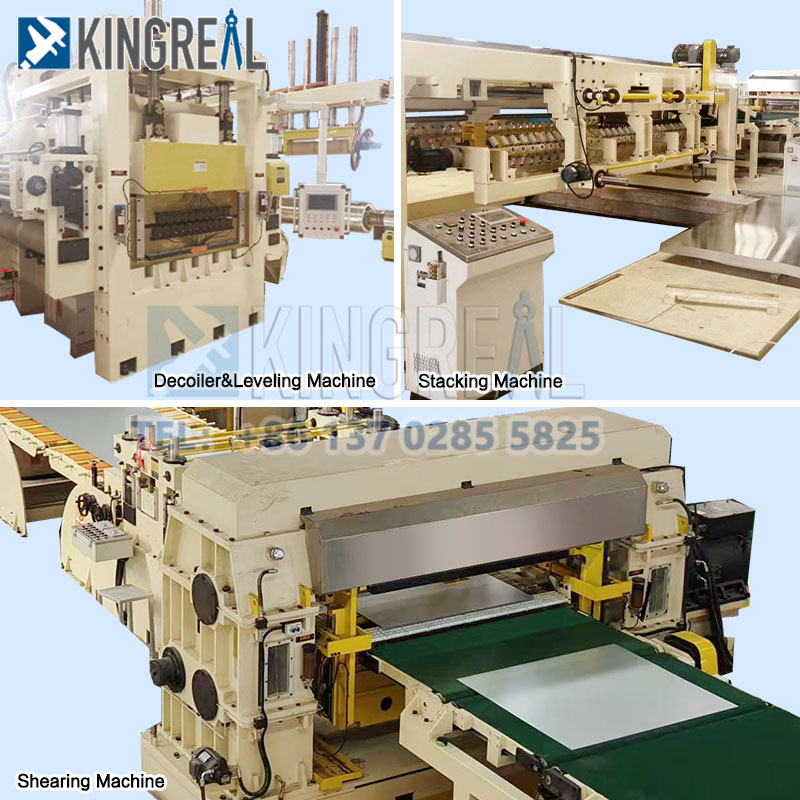

ອົງປະກອບສາຍຜະລິດຕະພັນ CTL

ຕາຕະລາງວັດຖຸດິບ	1 ຫນ່ວຍ
Trolley ສໍາລັບການໃຫ້ອາຫານ	1 ຫນ່ວຍ
ການຊ່ວຍເຫຼືອດ້ານໜ້າ	1 ຫນ່ວຍ
Uncoiler + ອຸປະກອນ Unwinding	1 ຊຸດ
ເຄື່ອງປັບລະດັບເຄື່ອງມ້ວນຫົກຊັ້ນ + ລະບົບເຮັດຄວາມສະອາດດ້ວຍລູກກິ້ງທີ່ເຮັດວຽກ	1 ຫນ່ວຍ
ເຄື່ອງເຄືອບເງົາດ້ານເທິງ	1 ຫນ່ວຍ
Looper ສັ້ນ	1 ຫນ່ວຍ
ອຸປະກອນຊີ້ທາງຂ້າງ	1 ຫນ່ວຍ
Pinch NC Length Measurer	1 ຫນ່ວຍ
Fly ເຄື່ອງຕັດຜົມ	1 ຫນ່ວຍ
ເຄື່ອງລໍາລຽງ	1 ຫນ່ວຍ
ເຄື່ອງ stacking ຜະລິດຕະພັນ	1 ຫນ່ວຍ

ຂໍ້ມູນຈໍາເພາະຂອງເຄື່ອງຕັດກັບຄວາມຍາວ

ວັດຖຸດິບ	ເຫຼັກ CRC
ຄວາມຫນາ	0.4-3.0ມມ
ກວ້າງ	≤1500ມມ
ນ້ຳໜັກຂອງທໍ່	≤ 20T
ຄວາມຍາວ	500-6000mm
ຄວາມທົນທານຂອງຄວາມຍາວ	L=2m≤±0.3mm (2.0mm)
ຄວາມທົນທານຂອງເສັ້ນຂວາງ	L=2m≤±0.5mm (2.0mm)
ຄວາມໄວ	0 ~ 80m / ນາທີ (ລະບຽບການຄວາມໄວ Stepless)
ເສັ້ນຜ່ານຄວາມໄວ	0 ~ 15m / ນາທີ
ການຄວບຄຸມ	ການຄວບຄຸມການແປງຄວາມຖີ່ AC

ຄຸນສົມບັດກ່ຽວກັບການຕັດເຄື່ອງຄວາມຍາວດ້ວຍ Fly Shear

ປະສິດທິພາບສູງແມ່ນຫນຶ່ງໃນລັກສະນະທີ່ໂດດເດັ່ນຂອງສາຍ CTL ນີ້. ໂດຍຜ່ານການອອກແບບແລະຄໍາຮ້ອງສະຫມັກຂອງອຸປະກອນ shear ບິນ, ມັນຮັບຮູ້ການຕັດບໍ່ຢຸດໃນລະຫວ່າງການເຄື່ອນທີ່ຄວາມໄວສູງຂອງແຖບ, ໃນຂະນະທີ່ມີອຸປະກອນວັດແທກຄວາມຍາວ, ອຸປະກອນ shear ບິນຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການຕັດ.
KINGREAL Cut To Length Machine adopts roller-plated rollers, roller-coated rubber, pneumatic aggregates and other components to protect the surface of steel.
ຜົນກະທົບລະດັບຄວາມແມ່ນຍໍາສູງ. ສາຍການຜະລິດ CTL ສາມາດຕິດຕັ້ງໄດ້ 21 ຊຸດຂອງ rollers ສໍາລັບລະດັບຄວາມແມ່ນຍໍາສູງຫຼືອຸປະກອນເຄື່ອງຈັກ double leveling ສໍາລັບ uncoiling ໂລຫະແລະລະດັບ, ເຊິ່ງສາມາດເຮັດໃຫ້ລູກຄ້າຫຼາຍແບນແລະແຜ່ນໂລຫະທີ່ມີຄຸນນະພາບສູງ.
ຂົວ Loop ສາມາດເລືອກຫຼືຫລີກລ້ຽງໄດ້ຢ່າງສົມບູນຕາມຄວາມຕ້ອງການຂອງການຜະລິດຂອງລູກຄ້າແລະການນໍາໃຊ້ພື້ນທີ່ຕົວຈິງຂອງໂຮງງານ, ເຊິ່ງສາມາດເຮັດໃຫ້ເຄື່ອງ Cut To Length ມີຄວາມຫນາແຫນ້ນ, ປະຫຍັດພື້ນທີ່ແລະຫຼຸດຜ່ອນການປຸງແຕ່ງຂັ້ນສອງຂອງໂຮງງານ. ມັນເປັນທາງເລືອກທີ່ດີສໍາລັບຜູ້ຜະລິດຂະຫນາດນ້ອຍຈໍານວນຫຼາຍ.
ການສະຫນອງອຸປະກອນ trimming ເປັນຄຸນນະສົມບັດເພີ່ມເຕີມທີ່ສໍາຄັນສໍາລັບການ trimming ແຄມຂອງແຖບໂລຫະກ່ອນທີ່ຈະຕັດ. ອຸປະກອນ trimming ເອົາ burrs, ຄວາມບໍ່ສະຫມໍ່າສະເຫມີຫຼືອຸປະກອນການເກີນອອກຈາກແຄມຂອງແຖບໂລຫະ, ຮັບປະກັນວ່າແຄມຂອງແຜ່ນສໍາເລັດຮູບແມ່ນກ້ຽງແລະ neat. ລະດັບຄວາມກວ້າງຂອງແຖບຄວາມກວ້າງແລະຄວາມຫນາສາມາດຈັດການໄດ້, ເພີ່ມຄວາມຍືດຫຍຸ່ນແລະການປັບຕົວຂອງເຄື່ອງຈັກ.

ຄຸນນະສົມບັດກ່ຽວກັບ Fly Shearing ອຸປະກອນໃນ CTL Line

ລະບົບຄວບຄຸມ synchronization:

Aກ້າວໜ້າລະບົບການຄວບຄຸມ servo ຫຼືລະບົບການຄວບຄຸມ synchronization ຖືກນໍາໃຊ້ເພື່ອຮັບປະກັນ tໝວກ ເຄື່ອງມື shear ບິນແມ່ນ synchronized ກັບຄວາມໄວການເຄື່ອນຍ້າຍຂອງແຖບໂລຫະ.

ລະບົບການຄວບຄຸມສາມາດກວດສອບແລະປັບຄວາມໄວຂອງເຄື່ອງມືໃນເວລາທີ່ແທ້ຈິງເພື່ອຮອງຮັບຄວາມຍາວຕັດທີ່ແຕກຕ່າງກັນ and ຄວາມໄວເສັ້ນດ່າງ.

ວັດສະດຸເຄື່ອງມືທີ່ມີຄວາມເຂັ້ມແຂງສູງ:

ມີດປົກກະຕິແລ້ວແມ່ນເຮັດດ້ວຍເຫຼັກໂລຫະປະສົມທີ່ມີຄວາມເຂັ້ມແຂງສູງຫຼືວັດສະດຸ tungsten carbide ທີ່ມີຄວາມແຂງສູງແລະທົນທານຕໍ່ການສວມໃສ່ເພື່ອຮັບປະກັນຊີວິດການຕັດຍາວແລະຄຸນນະພາບການຕັດທີ່ສອດຄ່ອງ.

ການອອກແບບຮູບຮ່າງແລະມຸມຂອງມີດຍັງຖືກປັບປຸງໃຫ້ເຫມາະສົມເພື່ອຫຼຸດຜ່ອນຄວາມຕ້ານທານຂອງການຕັດແລະເພີ່ມຜົນໄດ້ຮັບການຕັດ.

ການອອກແບບການດຸ່ນດ່ຽງແບບໄດນາມິກ:

ມີດແລະຜູ້ຖືເຄື່ອງມືຂອງອຸປະກອນ shear ບິນແມ່ນການອອກແບບທີ່ສົມດູນແບບເຄື່ອນໄຫວເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ລຽບງ່າຍໃນການເຄື່ອນໄຫວຄວາມໄວສູງ, ຫຼຸດຜ່ອນການສັ່ນສະເທືອນ, ແລະປັບປຸງຄວາມຖືກຕ້ອງຂອງການຕັດແລະຊີວິດຂອງອຸປະກອນ.

ກົນໄກແນະນໍາຄວາມແມ່ນຍໍາ:

ຕິດຕັ້ງດ້ວຍກົນໄກການຊີ້ນໍາທີ່ມີຄວາມແມ່ນຍໍາສູງເພື່ອຮັບປະກັນວ່າເຄື່ອງມື shear ບິນສະເຫມີຮັກສາເສັ້ນທາງຕັດທີ່ຖືກຕ້ອງແລະຕໍາແຫນ່ງໃນລະຫວ່າງການຂະບວນການຕັດ, ປັບປຸງຄວາມຖືກຕ້ອງຂອງການຕັດ.
