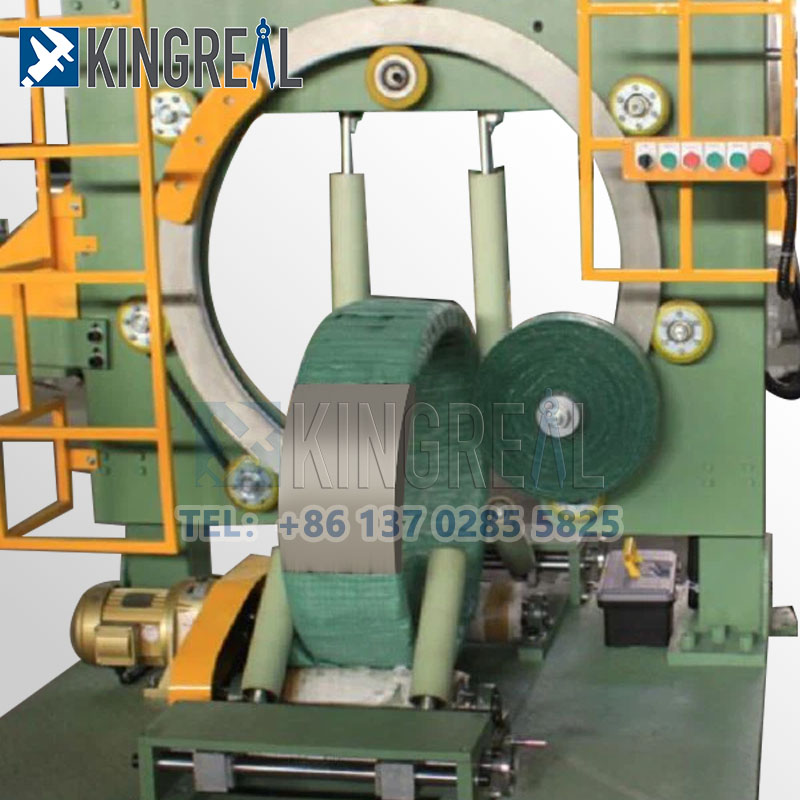

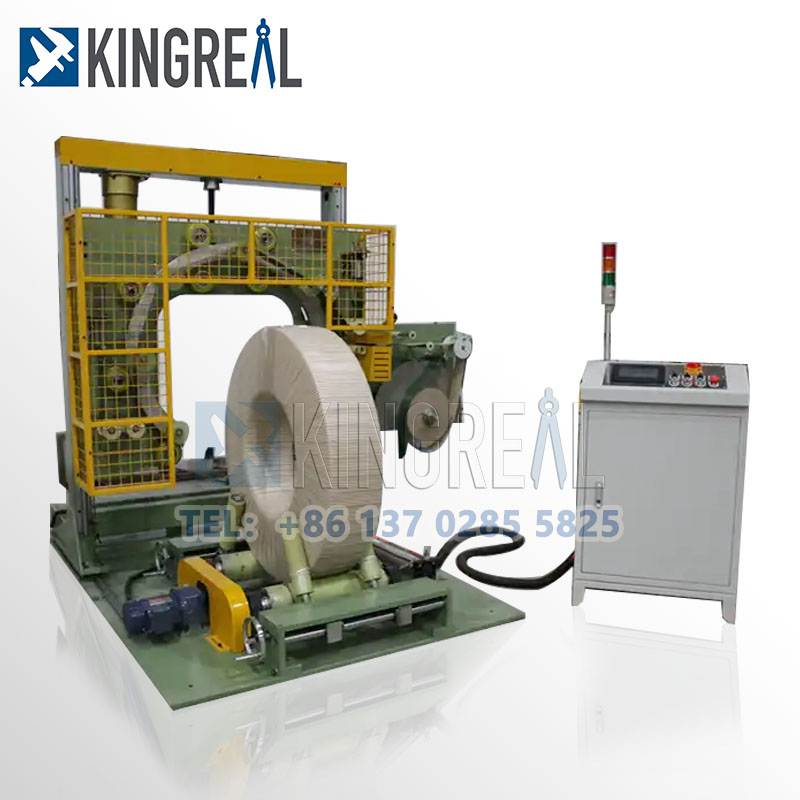

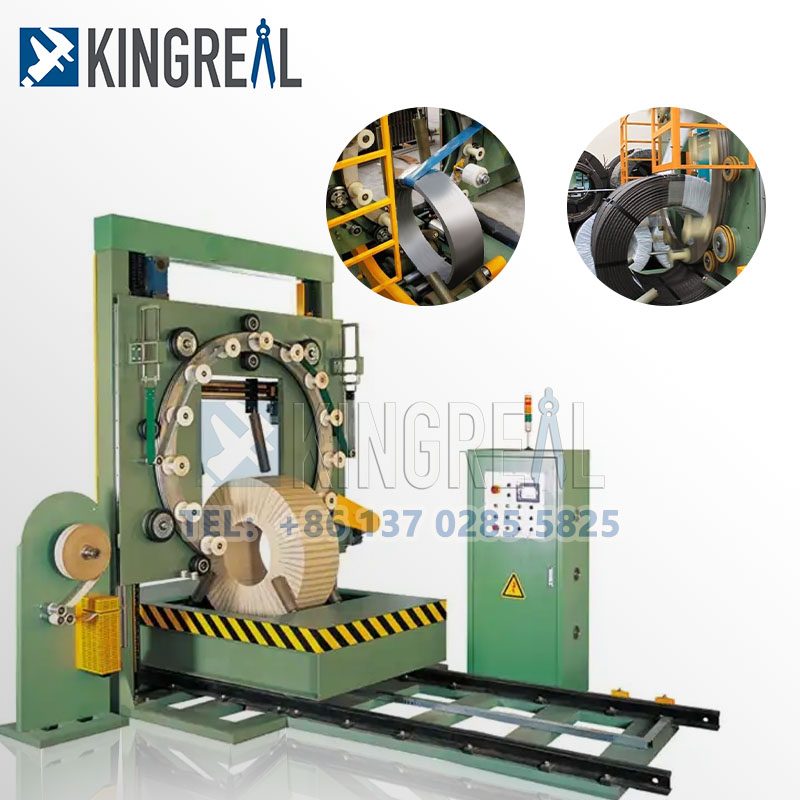

Steel Coil Packaging Machine (Coil Package Machine) ແມ່ນປະເພດໃຫມ່ຂອງ winding ແລະອຸປະກອນການຫຸ້ມຫໍ່ສ່ວນໃຫຍ່ແມ່ນອອກແບບແລະຜະລິດສໍາລັບອຸດສາຫະກໍາໂລຫະ, ເຊິ່ງຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການ winding ແລະການຫຸ້ມຫໍ່ຂອງສາຍແອວທອງແດງ, ສາຍແອວເຫຼັກກ້າ, ເຫຼັກມ້ວນ, ສາຍແອວອາລູມິນຽມ, ແລະວົງອື່ນໆ. - ວັດຖຸທີ່ມີຮູບຮ່າງ.
KINGREAL ສາມາດສະຫນອງເຄື່ອງຫຸ້ມຫໍ່ Coil, ເຊິ່ງເປັນປະເພດໃຫມ່ຂອງ winding ແລະອຸປະກອນການຫຸ້ມຫໍ່ສ່ວນໃຫຍ່ແມ່ນອອກແບບແລະຜະລິດສໍາລັບອຸດສາຫະກໍາໂລຫະ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການ winding ແລະການຫຸ້ມຫໍ່ຂອງສາຍແອວທອງແດງ, ສາຍແອວເຫຼັກກ້າ, ເຫຼັກເສັ້ນ, ສາຍແອວອະລູມິນຽມ, ແລະວົງແຫວນອື່ນໆ. - ວັດຖຸທີ່ມີຮູບຮ່າງ.

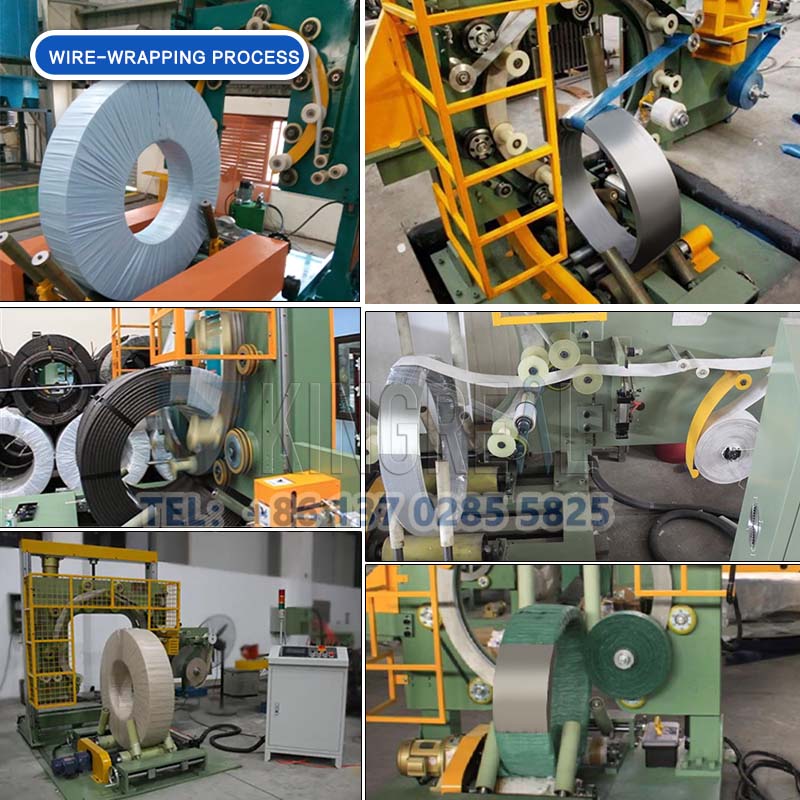

ຫຼັງຈາກການຫຸ້ມຫໍ່ winding, ບໍ່ພຽງແຕ່ຮູບລັກສະນະຂອງ coil ແມ່ນງາມແລະໃຈກວ້າງ, ແຕ່ຍັງມີຄວາມຊຸ່ມຊື້ນທີ່ດີ, ປ້ອງກັນຝຸ່ນ, rust-proof, ຕ້ານການແກ່, ຕ້ານຄວາມເສຍຫາຍຈາກອຸປະຕິເຫດແລະຫນ້າທີ່ອື່ນໆ.
|
1. ຫຸ່ນຍົນໃຫ້ອາຫານ; 2. ອຸປະກອນກ່ອນອອກອາຫານ; 3. ອຸປະກອນຕິດປ້າຍວົງກົມ. |
| ຄວາມກວ້າງຂອງແຖບໂລຫະ |
50 ~ 300 ມມ |
| ເສັ້ນຜ່າສູນກາງນອກຂອງແຖບໂລຫະ |
500 ~ 1000 ມມ |
| ເສັ້ນຜ່າສູນກາງພາຍໃນຂອງສາຍແອວໂລຫະ |
300-500mm |
| ຄວາມກວ້າງຂອງສາຍແອວເຈ້ຍປະສົມ |
70-90mm |
| ເສັ້ນຜ່າສູນກາງນອກສູງສຸດ |
600 ມມ |
| ຄວາມໄວຂອງເສັ້ນມ້ວນ |
6m / min (ປັບຄວາມຖີ່ຂອງການປ່ຽນແປງໄດ້) |
| ຄວາມໄວໃນຮ່າງກາຍ |
60 ~ 80r / ນາທີ (ປັບໄດ້ໂດຍການແປງຄວາມຖີ່) |
| ຄວາມສູງຂອງ roller |
770mm |
| ການໂຫຼດ roller |
2500kg |
| ໄລຍະຊ້ອນກັນ |
30% ~ 70% (ການທັບຊ້ອນກັນເອງ) |
| ພະລັງງານທັງຫມົດ |
4kW |
| ແຫຼ່ງພະລັງງານ |
380V, ສາມເຟດສີ່ສາຍ |
| ນ້ໍາຫນັກປະມານ |
1000kg |
1. ໂຄງປະກອບການອອກຕາມລວງນອນ, ຜະລິດຕະພັນໂດຍຜ່ານການຍົກ, conveying ຫຼືວິທີການຄູ່ມືຂອງ bit ການຫຸ້ມຫໍ່ສາມາດນໍາໃຊ້ໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງສ້າງພັຍພາຍໃນຫຼືພາຍນອກ - ການນໍາໃຊ້ PLC programmable controller ແລະ man-machine dialogue touch screen
2. ປຸກອັດຕະໂນມັດ, ການສະແດງອັດຕະໂນມັດຂອງເນື້ອໃນຄວາມຜິດ.
3. Slip ring ຕໍາແຫນ່ງອັດຕະໂນມັດ
4. ຮັບຮອງເອົາການຂັບ roller taper, rollers ກອງນອກເພື່ອປົກປ້ອງຜະລິດຕະພັນສີມ້ານທີ່ມີ rollers ຄວາມກົດດັນເທິງ.
5. ປັບຄວາມຫນັກແຫນ້ນແລະຄວາມແຫນ້ນຫນາຂອງສາຍແອວຫຸ້ມຫໍ່ຕາມຄວາມຕ້ອງການ.
6. ວົງ Slip ສາມາດຍ້າຍກັບຄືນໄປບ່ອນແລະດັງນີ້ຕໍ່ໄປເພື່ອປັບຕົວກັບເສັ້ນຜ່າກາງພາຍໃນທີ່ແຕກຕ່າງກັນແລະເສັ້ນຜ່າກາງນອກຂອງຜະລິດຕະພັນ - ການນໍາໃຊ້ລໍ້ friction polyurethane ພັຍສູງທົນທານຕໍ່, ວົງ slip ສໍາລັບໂຄງປະກອບການຫລໍ່ທັງຫມົດ.
7. Synchronized winding ກົນໄກແມ່ນທາງເລືອກ, ເຊິ່ງສາມາດສໍາເລັດການ synchronized winding ຂອງສອງອຸປະກອນການຫຸ້ມຫໍ່ທີ່ແຕກຕ່າງກັນໃນເວລາດຽວກັນ.
8. rollers ແລະ guard rollers ແມ່ນປົກຫຸ້ມດ້ວຍ polyurethane.
1. ປະເພດຂອງເຄື່ອງຫຸ້ມຫໍ່
ເລືອກປະເພດເຄື່ອງຫໍ່ທີ່ເຫມາະສົມຕາມຮູບຮ່າງແລະຂະຫນາດຂອງມ້ວນ.
ເຄື່ອງຫຸ້ມຫໍ່ແນວນອນ: ສໍາລັບທໍ່ນອນຕາມລວງນອນ, ທໍ່ມ້ວນຈະຫມຸນຢູ່ໃນຍົນແນວນອນ.

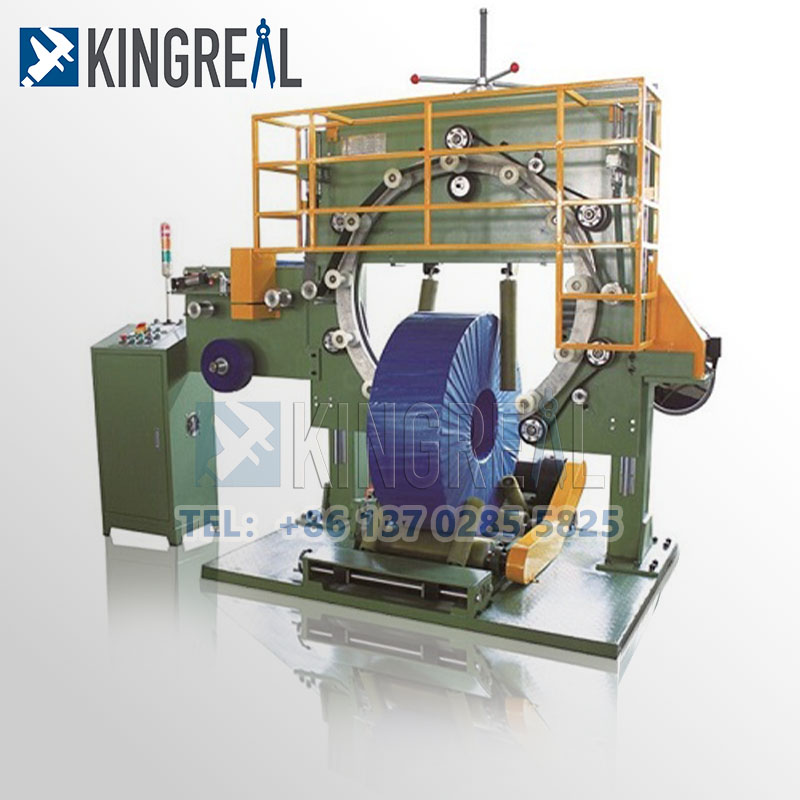

ເຄື່ອງຫໍ່ແນວຕັ້ງ: ເຫມາະສໍາລັບມ້ວນທີ່ວາງໄວ້ຕາມແນວຕັ້ງ, ທໍ່ມ້ວນຈະຫມຸນຢູ່ໃນຍົນແນວຕັ້ງໃນລະຫວ່າງການຫໍ່.
2. ການປັບຕົວກັບຂະຫນາດແລະນ້ໍາຫນັກຂອງລວດ
ໃຫ້ແນ່ໃຈວ່າເຄື່ອງຫຸ້ມຫໍ່ສາມາດຈັດການຂະຫນາດຂອງການຜະລິດໄດ້ທັງຫມົດ, ລວມທັງເສັ້ນຜ່າກາງສູງສຸດແລະຕໍາ່ສຸດທີ່, ຄວາມກວ້າງ, ແລະນ້ໍາ. ອຸປະກອນຄວນຈະມີຄວາມສາມາດໃນການໂຫຼດພຽງພໍແລະສາມາດປັບໄດ້.
3. ລະດັບອັດຕະໂນມັດ
ເຄື່ອງຫຸ້ມຫໍ່ອັດຕະໂນມັດສູງຫຼຸດຜ່ອນການແຊກແຊງດ້ວຍມື, ປັບປຸງປະສິດທິພາບ, ແລະຫຼຸດຜ່ອນຄວາມຜິດພາດຂອງມະນຸດ. ຄຸນນະສົມບັດອັດຕະໂນມັດປະກອບມີການໃຫ້ອາຫານອັດຕະໂນມັດ, ການຫຸ້ມຫໍ່ອັດຕະໂນມັດ, ການຕິດສະຫລາກອັດຕະໂນມັດ, ການຫຸ້ມຫໍ່ອັດຕະໂນມັດ, ແລະອື່ນໆ.
4. ລະບົບການຄວບຄຸມ
ເຄື່ອງຫຸ້ມຫໍ່ທີ່ທັນສະໄຫມມັກຈະມີລະບົບການຄວບຄຸມ PLC ທີ່ສະຫນອງການໂຕ້ຕອບຕົວປະຕິບັດການ intuitive ແລະຫນ້າທີ່ກໍານົດພາລາມິເຕີ. ຄວາມຫນ້າເຊື່ອຖືແລະຄວາມງ່າຍດາຍຂອງການນໍາໃຊ້ລະບົບການຄວບຄຸມແມ່ນການພິຈາລະນາທີ່ສໍາຄັນໃນການຄັດເລືອກ.
5. ຄວາມປອດໄພ
ເຄື່ອງຫຸ້ມຫໍ່ຄວນປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພແລະມີອຸປະກອນຄວາມປອດໄພທີ່ຈໍາເປັນ, ເຊັ່ນ: ປຸ່ມຢຸດສຸກເສີນ, ເຄື່ອງປ້ອງກັນຄວາມປອດໄພ, ແລະອື່ນໆ, ເພື່ອປົກປ້ອງຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານ.

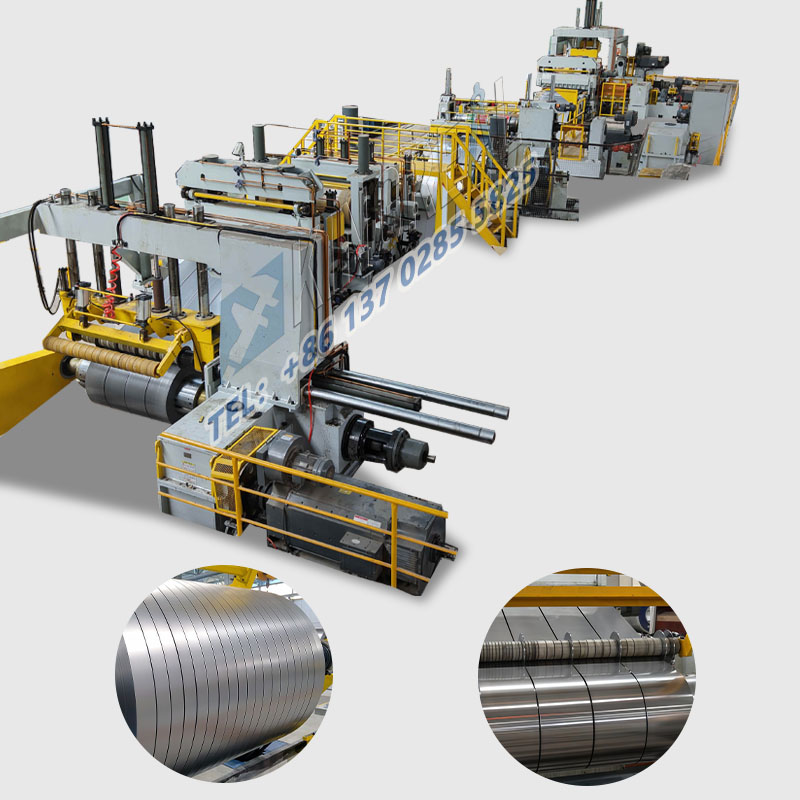

ເຄື່ອງຕັດໂລຫະແມ່ນຫນຶ່ງໃນອຸປະກອນການປຸງແຕ່ງ coil ທົ່ວໄປ, ເຊິ່ງຖືກນໍາໃຊ້ເພື່ອຕັດທໍ່ໂລຫະທີ່ມີຄວາມຫນາຂອງວັດສະດຸທີ່ແຕກຕ່າງກັນເຂົ້າໄປໃນຄວາມກວ້າງທີ່ກໍານົດໄວ້ແລະຈໍານວນແຖບຕາມຄວາມຕ້ອງການຂອງລູກຄ້າແລະສຸດທ້າຍໄດ້ບາດແຜ. ທໍ່ slitting ສຸດທ້າຍປົກກະຕິແລ້ວຈະຕ້ອງເຂົ້າໄປໃນຂັ້ນຕອນຕໍ່ໄປຂອງການປຸງແຕ່ງແລະການນໍາໃຊ້, ເຊິ່ງສໍາລັບການຫຸ້ມຫໍ່ slitting coil ແລະຄວາມຕ້ອງການການຫຸ້ມຫໍ່ແມ່ນຂ້ອນຂ້າງສູງ, ໂຮງງານສ່ວນໃຫຍ່ຈະເລືອກທີ່ຈະຊື້ເຄື່ອງຫຸ້ມຫໍ່ອັດຕະໂນມັດ.
